Revue Technique Automobile Volkswagen Golf 5: Glace de porte fixe avec guide-glace : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Vitrage/ comande des glaces / Glaces de portes arrière / Glace de porte fixe avec guide-glace : dépose et repose

  Nota
Sont décrites uniquement la dépose et la repose de la glace de porte fixe droite avec guide-glace. La dépose et la repose de la glace de porte fixe gauche avec guide-glace s'effectuent de façon analogue.
La goupille et la cheville expansibles destinées à la dépose et à la repose de la glace de porte sont également accessibles de l'extérieur lorsque la tôle extérieure de porte est déposée.

Dépose
Déposer la tôle extérieure de porte → Chapitre.
-  Déposer la glace de porte → Chapitre.

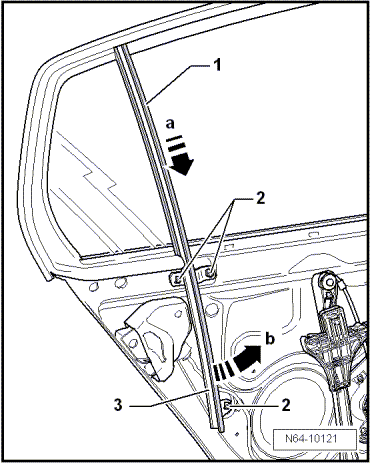

-  Retirer le guide-glace -1- du profilé central -3- et le guider vers l'intérieur.
-  Dévisser les vis -2- et pousser le profilé central -3- vers le bas -flèche a-.
-  Retirer le profilé central -3- du joint de la glace de porte fixe -flèche b-.

-  Détacher le guide-glace -2- avec la glace de porte fixe -3- à l'intérieur et à l'extérieur sur tout le pourtour du cadre de glace -4-.

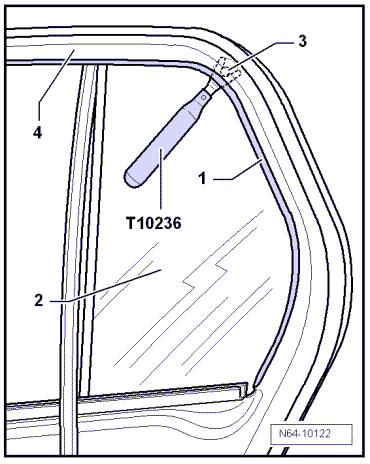

-  Déverrouiller à l'aide de l'outil de déverrouillage -T 10236- l'ergot de fixation sur le doigt de guidage -3- dans le cadre de glace -4-.

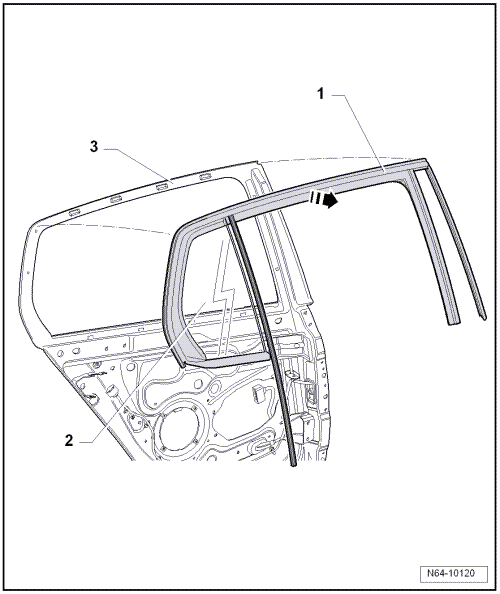

-  Retirer l'ensemble du guide-glace -1- avec la glace de porte fixe -2- du cadre de glace -3- dans le sens de la -flèche-.
Repose
Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
Couple de serrage des vis sur le profilé central : 5,5 Nm
  Nota
Au moment de la repose, veiller à ce que la glace de porte fixe avec guide-glace soit montée de façon uniforme (bruits aérodynamiques).

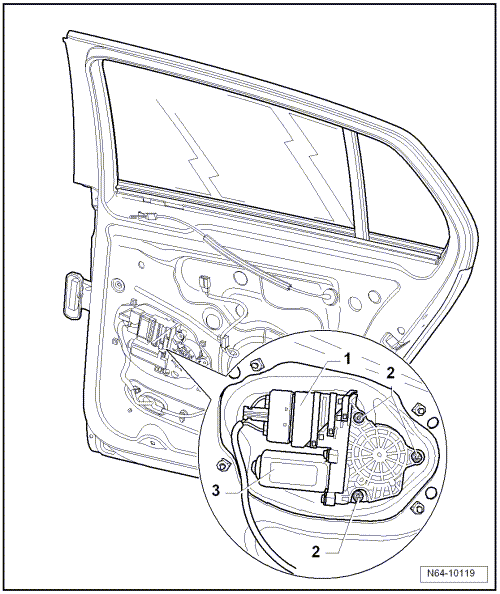

Moteur de lève-glace : vue d'ensemble du montage

  Nota
La figure représente le côté droit. La procédure s'effectue de façon analogue du côté gauche.

1 -  Connecteur
2 -  Vis
Au nombre de trois
3,5 Nm
3 -  Moteur de lève-glace
Dépose et repose → Chapitre
