Revue Technique Automobile Volkswagen Golf 5: Rail de maintien : dépose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, verrouillage central / Porte avant / Rail de maintien : dépose

Prudence !   Prudence !
Les opérations suivantes doivent être effectuées très soigneusement. Étant donné que la tôle extérieure de porte va être réutilisée, il faut éviter les bosses et les rayures.
Lors du sectionnement du cordon de colle, il faut impérativement maintenir ensemble le rail de maintien et la tôle extérieure de porte, comme représenté sur la figure. Dans le cas contraire, la tôle extérieure de porte s'écarte du rail de maintien en se rabattant et ne peut plus être réutilisée.
  Nota
Les opérations suivantes ne doivent être effectuées qu'avec l'aide d'un second opérateur.

La tôle extérieure de porte avec les rails de maintien est déposée → Chapitre.

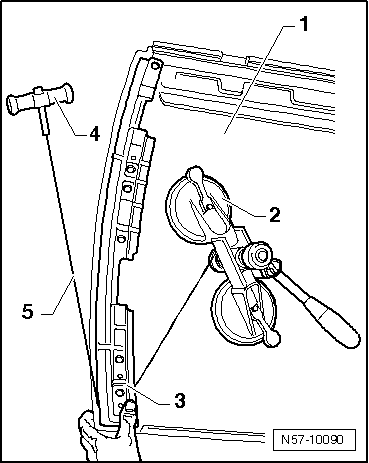

-  Coucher la tôle extérieure de porte -1- sur un support solide et la protéger des rayures.
-  Fixer le dispositif d'enroulement -2-.
-  Attacher le fil -5- au dispositif d'enroulement et au contre-appui -4-.
-  Lors du sectionnement du cordon de colle, tenir fermement ensemble le rail de maintien et la tôle extérieure de porte.
-  Sectionner, avec le fil, le cordon de colle du rail de maintien -3- et de la tôle extérieure de porte -1- sur un peu plus de la moitié de sa longueur.

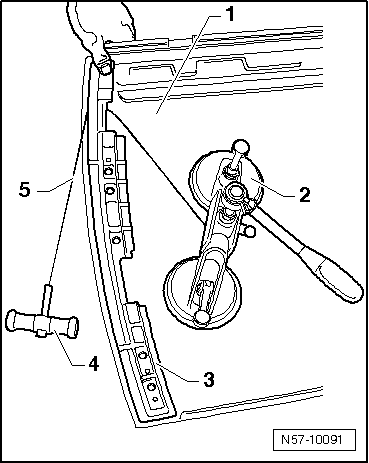

-  Une fois la première étape (sectionnement du cordon de colle sur la moitié de sa longueur) effectuée, modifier la position du dispositif d'enroulement -2- et attacher le fil -5- du côté non encore découpé.
-  Pour la poursuite du sectionnement du cordon de colle, tenir fermement ensemble le rail de maintien -3- et la tôle extérieure de porte -1-.
-  Découper le cordon de colle sur la seconde moitié de sa longueur.
