Revue Technique Automobile Volkswagen Golf 5: Évaporateur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Travaux de maintenance sur le circuit frigorifique devant être effectués exclusivement dans des ateliers adéquats disposant de personnel spécialisé / Évaporateur : dépose et repose

-  Déposer l'appareil de chauffage et de climatisation  → Chapitre.
-  Désassembler l'appareil de chauffage et de climatisation sur les véhicules avec Climatronic → Chapitre, véhicules avec Climatic → Chapitre.

-  Désassembler le caisson d'évaporateur → Chapitre

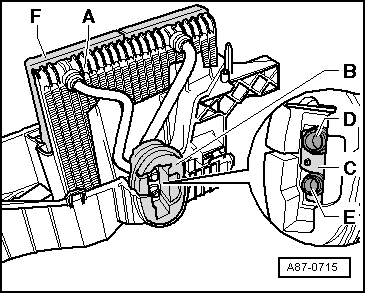

-  Retirer l'évaporateur -A- de la moitié inférieure du boîtier d'évaporateur.
  Nota
Avant de remettre en place l'évaporateur, contrôler le flexible d'évacuation d'eau de condensation et le nettoyer si nécessaire.
Nettoyer le boîtier d'évaporateur et, si nécessaire, l'évaporateur avant de le remettre en place.
-  Lors de la remise en place de l'évaporateur -A- dans la moitié inférieure de son boîtier et lors du réassemblage des deux moitiés de boîtier, veiller à ne pas endommager le joint -F-.

-  Contrôler le joint d'étanchéité -F- avant la remise en place de l'évaporateur (le joint doit être collé tout autour).
-  Poser le support -C- et le joint d'étanchéité/ l'isolation -B- sur les tuyaux de raccord de l'évaporateur -D- et -E-.
-  Insérer l'évaporateur -A-, comme représenté sur la figure, dans la moitié inférieure du boîtier d'évaporateur.
  Nota
Après avoir réassemblé les deux moitiés de boîtier, contrôler le bon positionnement du joint d'étanchéité/ de l'isolation -B- sur le passage des deux conduites de fluide frigorigène -D- et -E-.
Contrôler le positionnement du support -C- sur les deux conduites de fluide frigorigène -D- et -E-.
Si l'isolation calorifuge -B- n'est pas montée ou ne l'est pas correctement, la puissance du climatiseur peut être moindre (modification de la caractéristique de régulation réglée pour le détendeur thermostatique du fait de l'entrée de chaleur).
