Revue Technique Automobile Volkswagen Golf 5: Remise en état d'œillets de câbles

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Câblages / Coffret de réparation -VAS 6410 / Remise en état d'œillets de câbles

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

VAG 1331
  Nota
L'utilisation de décapant pour éliminer la rouille, de vaporisateur pour contacts ou de graisse, etc. est interdite car le dépassement du couple en raison d'un manque de frottement au niveau du vissage entraîne la rupture du vissage.
Les petits disques abrasifs gris conviennent pour de légères impuretés et des " surfaces molles ". Les petits disques abrasifs rouge conviennent pour des impuretés tenaces et des " surfaces rigides ".
ATTENTION !   ATTENTION !
Risque de blessures ! Respecter les mises en garde et directives de sécurité → Chapitre !
-  Déconnecter la batterie.

-  Desserrer l'écrou borgne et retirer l'Å“illet de câble de l'assemblage vissé.
-  Vérifier que l'Å“illet de câble ne présente pas de traces de corrosion, d'encrassement, etc.
-  Sélectionner l'adaptateur approprié et le disque abrasif approprié.
  Nota
Il est également possible d'utiliser la cale à poncer.
Prudence !   Prudence !
Veiller à ne pas enlever une couche d'étain trop épaisse et à ce que le cuivre ne soit pas apparent. Il risquerait de se former un élément galvanique qui détruit le métal et entraînerait des erreurs de réparation.
  Nota
En raison des épaisseurs de la couche de cuivre différentes en fonction de la conception, le processus de nettoyage doit être réalisé en plusieurs étapes et il est nécessaire d'effectuer de temps en temps un contrôle visuel de l'œillet de câble.

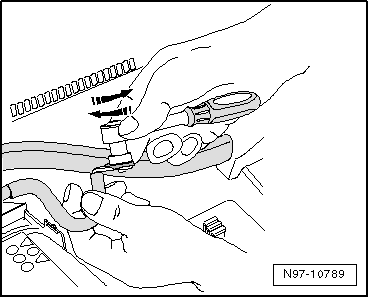

-  Mettre en place l'adaptateur dans l'Å“illet de câble et poncer la corrosion , les impuretés en effectuant des mouvements de rotation.
-  Contrôler l'Å“illet de câble et rectifier en ponçant si nécessaire.

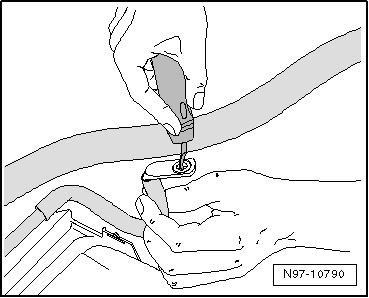

-  Le cas échéant, éliminer l'arête d'estampage au niveau de l'Å“illet de câble à l'aide d'un ébavureur.
-  Revisser l'Å“illet de câble au couple prescrit, → Schémas de parcours du courant, Dépannage Equipement électrique et Emplacements de montage
  Nota
Afin de garantir un contact optimal, les composants devant être vissés doivent être vissés au couple prescrit après le nettoyage.
-  Traiter l'assemblage avec l'enduit de protection approprié, → Chapitre
-  Reconnecter la batterie.
ATTENTION !   ATTENTION !
Risque de blessures ! Respecter les mises en garde et directives de sécurité → Chapitre !
-  Procéder à nouveau à l'adaptation des lève-glaces, entrer le code de l'autoradio, régler la montre et, le cas échéant, coder à nouveau les calculateurs pour lesquels des messages de défauts sont enregistrés.
