Revue Technique Automobile Volkswagen Golf 5: Couvercle en verre de toit ouvrant coulissant/relevable : réglage (en hauteur)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Toit coulissant / Couvercle en verre de toit ouvrant coulissant/relevable : réglage (en hauteur)

  Nota
Le réglage en hauteur du couvercle en verre doit être effectué lorsque celui-ci n'est plus en position de coulissement.
Position zéro du couvercle en verre de toit ouvrant coulissant/relevable correcte.

-  Déposer le soufflet → Chapitre.

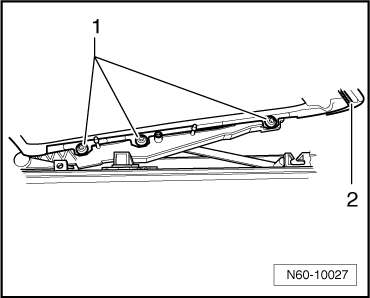

-  Desserrer les vis de fixation -1- du couvercle en verre du toit ouvrant coulissant/relevable -2-.
-  Amener le couvercle en verre du toit ouvrant coulissant/relevable en position d'ouverture.
-  Amener le couvercle en verre du toit ouvrant coulissant/relevable en position de fermeture.
-  Procéder au réglage en hauteur du couvercle en verre du toit ouvrant coulissant/relevable de chaque côté à l'avant et à l'arrière comme suit :

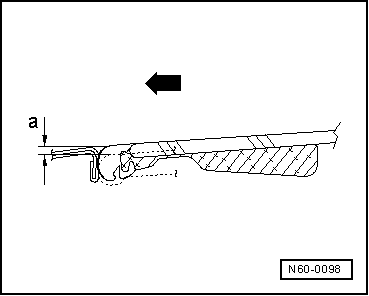

Réglage du couvercle à l'avant :
-a- = de 0 à 1 mm plus bas que le plan de pavillon
-Flèche- = sens de la marche
-  Serrer les vis avant à 5 Nm.

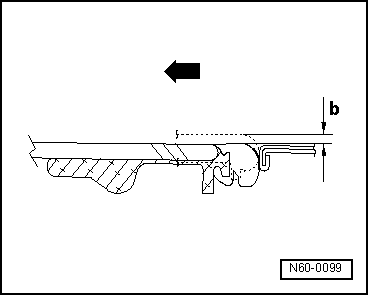

Réglage du couvercle à l'arrière :
-b- = de 0 à 1 mm plus haut que le plan du pavillon
-Flèche- = sens de la marche
-  Serrer d'abord les vis du milieu, puis les vis arrière à 5 Nm.
  Nota
Pour obtenir le meilleur effet possible, veiller à ce que le réglage soit identique du côté gauche et du côté droit (symétrie).
Le couvercle en verre ne doit se trouver en aucun point plus haut à l'avant et plus bas à l'arrière que le pavillon.
-  Reposer le soufflet → Chapitre.
