Revue Technique Automobile Volkswagen Golf 5: Couvercle de carter de boîte de vitesses et 5e/6e vitesses : dépose et repose - vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / BV mécanique- Commande, assemblage, blocade diff / Boîte de vitesses : désassemblage et assemblage / Couvercle de carter de boîte de vitesses et 5e/6e vitesses : dépose et repose - vue d'ensemble du montage

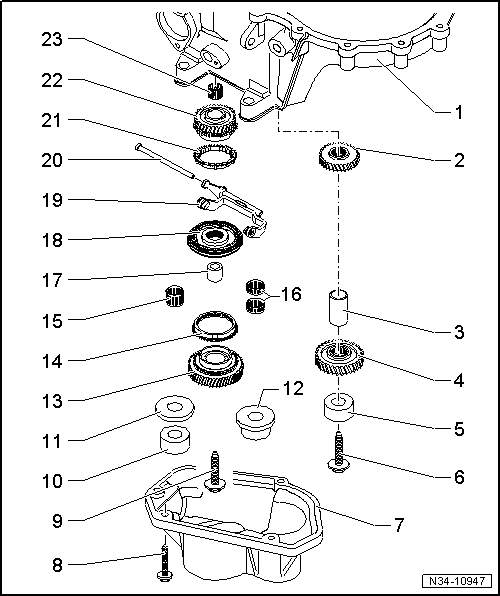

1 -  Carter de boîte
Remettre en état → Chapitre
2 -  Pignon de 5e vitesse
Déposer et reposer → Chapitre
3 -  Douille
4 -  Pignon de 6e vitesse
Déposer et reposer → Chapitre
5 -  Bague intérieure de roulement à rouleaux cylindriques
Pour arbre secondaire
Repérer avant la dépose.
Ne pas intervertir avec la bague intérieure du roulement à rouleaux cylindriques de l'arbre primaire.
Peut être remplacée individuellement
6 -  Vis
M8 : 30 Nm et serrage angulaire de 90
M10 : 75 Nm et continuer à tourner de 45
Pour arbre secondaire
Autoserreuse
Remplacer systématiquement
7 -  Couvercle de carter de boîte de vitesses
Avec roulement à rouleaux cylindriques pour l'arbre primaire et l'arbre secondaire
Remettre en état → Chapitre
8 -  Vis, 5 Nm, puis serrage angulaire de 90
Remplacer systématiquement
9 -  Vis
M8 : 30 Nm et serrage angulaire de 90
M10 : 75 Nm et continuer à tourner de 45
Pour arbre primaire
Autoserreuse
Remplacer systématiquement
10 -  Bague intérieure de roulement à rouleaux cylindriques
Pour arbre primaire
Repérer avant la dépose.
Ne pas intervertir avec la bague intérieure du roulement à rouleaux cylindriques de l'arbre secondaire.
Peut être remplacée individuellement
11 -  Rondelle d'appui
12 -  Bague intérieure de roulement à rouleaux cylindriques avec rondelle d'appui
Pour arbre primaire
Posée sur certaines boîtes de vitesses
Apparier à l'aide du → Catalogue électronique de pièces de rechange " ETKA ".
13 -  Pignon baladeur de 6e vitesse
14 -  Bague de synchroniseur de 6e vitesse
15 -  Butée à aiguilles
Forme une pièce unique.
De 6e vitesse
Apparier à l'aide du → Catalogue électronique de pièces de rechange " ETKA ".
Remplacer conjointement avec la douille.
16 -  Butée à aiguilles
En deux parties
De 6e vitesse
Posée sur certaines boîtes de vitesses
Apparier à l'aide du → Catalogue électronique de pièces de rechange " ETKA ".
Remplacer conjointement avec la douille.
17 -  Douille
Pour roulement à aiguilles de 6e vitesse
Remplacer conjointement avec le roulement à aiguilles.
18 -  Baladeur avec moyeu de synchroniseur de 5e et 6e vitesses
Désassembler et assembler → Chapitre
19 -  Fourchette de 5e/6e vitesses
20 -  Pivot de palier
Pour fourchette de 5e vitesse
21 -  Bague de synchroniseur de 5e vitesse
Est endommagée lors de la dépose de l'arbre primaire.
Remplacer systématiquement
22 -  Pignon baladeur de 5e vitesse
23 -  Butée à aiguilles
De 5e vitesse
Vue d'ensemble du montage
