Revue Technique Automobile Volkswagen Golf 5: Transmetteur de température de diffuseur gauche -G150- et transmetteur de température de diffuseur droit -G151- : dépose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Climatiseur à régulation automatique " Climatronic " / Transmetteur de température de diffuseur gauche -G150- et transmetteur de température de diffuseur droit -G151- : dépose

  Nota
La dépose des transmetteurs est identique des deux côtés, à cette différence près que les transmetteurs sont symétriquement opposés.

-  Déposer le cache côté gauche ou côté droit du tableau de bord → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.
-  Débrancher la fiche -1- du transmetteur de température de diffusion -2-.
-  Tourner le transmetteur de température de diffusion -2- de 90 dans le sens de la -flèche- et le retirer du tableau de bord.


Capteur d'ensoleillement -G107- ou capteur d'ensoleillement 2 -G134- : dépose

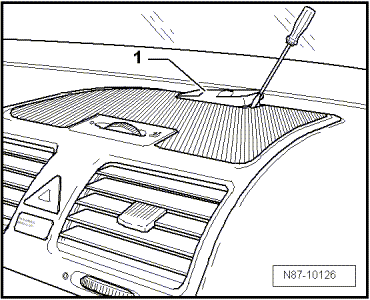

-  Déclipser le capteur d'ensoleillement -1- du tableau de bord à l'aide d'un outil adéquat.
-  Débrancher le connecteur du capteur d'ensoleillement.

Capteur de qualité d'air -G238- : dépose et repose
  Nota Le capteur de qualité d'air -G238- est monté dans le sens de la marche, du côté avant droit, sur la grille d'aération dans le caisson d ...

Flexible d'évacuation d'eau de condensation sur l'appareil de chauffage et de climatisation : contrôle
-  Déposer le revêtement de plancher côté passager avant.   Nota Le flexible d'évacuation d'eau de condensation -1- ...
