Revue Technique Automobile Volkswagen Golf 5: Bougie d'incandescence avec contrôleur de flamme -Q8- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage d`appoint / Chauffage d`appoint- Amplificateur de chaleur / Chauffage stationnaire/d'appoint / Bougie d'incandescence avec contrôleur de flamme -Q8- : dépose et repose

Bougie à incandescence avec contrôleur de flamme -Q8- : dépose et repose, Thermo Top V

  Nota
Sur la version gazole, une résistance chauffante de réchauffage du carburant -Z66- et une vanne de coupure de carburant -N109- sont montées à demeure sur le tube de combustion. Les câbles sont reliés aux câbles de la bougie à incandescence avec contrôleur de flamme -Q8-. Sur cette version, le tube de combustion doit être entièrement remplacé si la bougie à incandescence avec contrôleur de flamme -Q8- est défectueuse.

Désassembler et assembler le chauffage stationnaire/d'appoint Thermo Top V/Vlies (non-tissé) → Chapitre

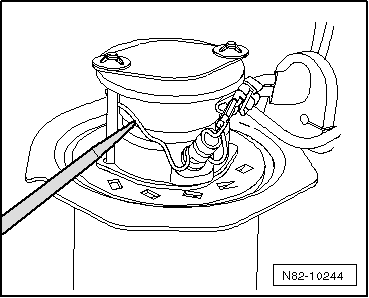

À l'aide d'un tournevis approprié, soulever l'agrafe de retenue -A- des deux côtés et retirer la bougie à incandescence avec contrôleur de flamme -Q8-.
  Nota
Lors du réassemblage, l'agrafe de retenue doit être logée dans la rainure.
Veiller à positionner correctement la bougie à incandescence avec contrôleur de flamme -Q8--B-.


Bougie à incandescence avec contrôleur de flamme -Q8- : dépose et repose, Thermo Top Vlies

Dépose
Désassembler et réassembler le chauffage d'appoint Thermo Top Vlies → Chapitre.

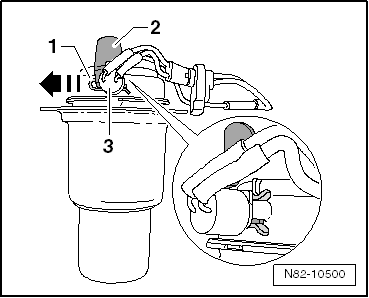

Extraire le ressort de maintien -1- dans le sens de la -flèche-.
Retirer la tôle de fixation -2-.
Retirer la bougie à incandescence avec contrôleur de flamme -Q8--3-.
Repose
Pour la repose, procéder dans l'ordre inverse de la dépose.
  Nota

Tenir compte de la position de montage du ressort de maintien -1- et de la tôle de fixation -2-.
