Revue Technique Automobile Volkswagen Golf 5: Circuit frigorifique avec étrangleur et réservoir collecteur

Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Circuit frigorifique - Généralités / Configuration du circuit frigorifique / Circuit frigorifique avec étrangleur et réservoir collecteur

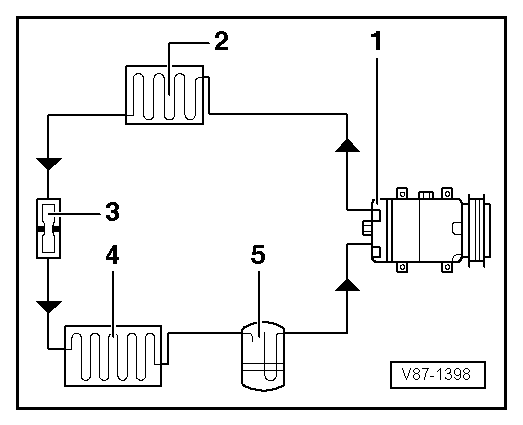

1 -  Compresseur de climatiseur
2 -  Condenseur
3 -  Étrangleur
4 -  Évaporateur
5 -  Réservoir collecteur avec sachet dessicatif
  Nota
Les flèches indiquent le sens d'écoulement du fluide frigorigène.

Circuit frigorifique avec détendeur thermostatique et un évaporateur
1 -  Évaporateur 2 -  Détendeur thermostatique 3 -  Valve d'aspiration, de remplissag ...

Valves de remplissage pour raccords rapides de la station de service automatique pour climatisation sur le circuit frigorifique
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires Clé dynamométrique -V.A.G 1783- (2 Ã  10 Nm) a ...

D'autres materiaux:

Travaux de contrôle et de mesure s'effectuant avec des manomètres
Indication sur les manomètres 1 -  Échelle de température pour le fluide frigorigène R134a CF3-CH2F ou CH2F-CF3. 2 -  Échelle de pression Les manomètres peuvent avoir, ...

Poulie de courroie multipistes : vue d'ensemble du montage (compresseur de climatiseur du fabricant " Denso ")
  Nota Ce type de poulie de courroie multipistes est posé sur le compresseur de climatiseur du type " 7SEU17C ". Suivant le type de compresseur de climatiseur et la version du moteur, différentes versions de poulie d ...

Capot-moteur : réglage
-  Pour le réglage de base du capot-moteur -1-, le véhicule doit reposer sur le sol et le crochet d'arrêt être déposé. -  Déposer le crochet d'arrêt -9- → Repère. -  Démonter le vérin pneumatique -2- du c ...
