Revue Technique Automobile Volkswagen Golf 5: Caractéristiques techniques des freins
Maître-cylindre et servofrein
|
Maître-cylindre |
Ø en mm |
22 |
|
Servofrein (véhicules avec direction à gauche) |
Ø en
pouces |
10 |
| Servofrein (véhicules
avec direction à droite) |
Ø en pouces |
7 /
8 |

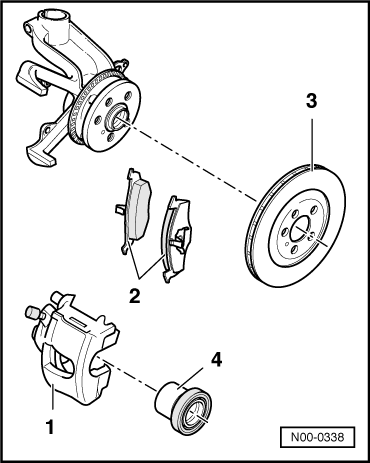

Frein avant FS III
| Rep. |
Numéro PR |
|
1ZF / 1ZM |
| 1 |
Étrier de frein |
FS
III (15") |
|
2 |
Épaisseur de
la plaquette de frein |
mm |
14 |
| Épaisseur de la plaquette
de frein, limite d'usure sans contre-plaque |
mm |
2 |
|
3 |
Disque de
frein |
Ø en mm |
280 |
| Épaisseur du
disque de frein |
mm |
22 |
| Limite d'usure du disque
de frein |
mm |
19 |
| 4 |
Piston d'étrier de
frein |
Ø en mm |
54 |

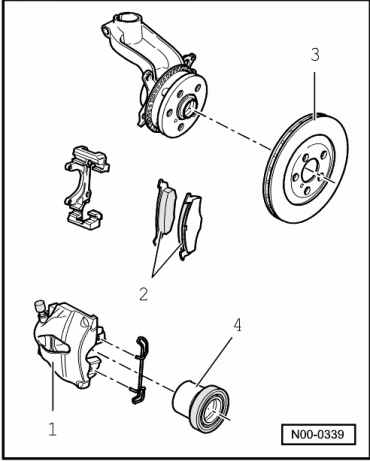

Freins avant FN 3
| Rep. |
Numéro PR |
|
1ZE / 1ZP |
| 1 |
Étrier de frein |
FN3
(15") |
|
2 |
Épaisseur de
la plaquette de frein |
mm |
14 |
| Épaisseur de la plaquette
de frein, limite d'usure sans contre-plaque |
mm |
2 |
|
3 |
Disque de
frein |
Ø en mm |
288 |
| Épaisseur du
disque de frein |
mm |
25 |
| Limite d'usure du disque
de frein |
mm |
22 |
| 4 |
Piston d'étrier de
frein |
Ø en mm |
54 |
| Rep. |
Numéro PR |
|
1LJ / 1LL / 1ZD / 1LV |
| 1 |
Étrier de frein |
FN3
(16") |
|
2 |
Épaisseur de
la plaquette de frein |
mm |
14 |
| Épaisseur de la plaquette
de frein, limite d'usure sans contre-plaque |
mm |
2 |
|
3 |
Disque de
frein |
Ø en mm |
312 |
| Épaisseur du
disque de frein |
mm |
25 |
| Limite d'usure du disque
de frein |
mm |
22 |
| 4 |
Piston d'étrier de
frein |
Ø en mm |
54 |

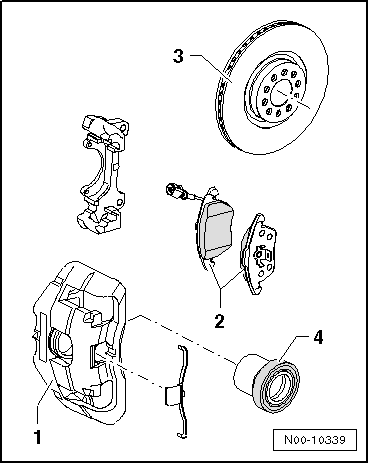

Frein avant FNR-G
| Rep. |
Numéro PR |
|
1LK / 1LM |
| 1 |
Étrier de frein |
FNR-G
(17") |
|
2 |
Épaisseur de
la plaquette de frein |
mm |
14 |
| Épaisseur de la plaquette
de frein, limite d'usure sans contre-plaque |
mm |
2 |
|
3 |
Disque de
frein |
Ø en mm |
345 |
| Épaisseur du
disque de frein |
mm |
30 |
| Limite d'usure du disque
de frein |
mm |
27 |
| 4 |
Piston d'étrier de
frein |
Ø en mm |
57 |
Freins arrière (freins à disque)

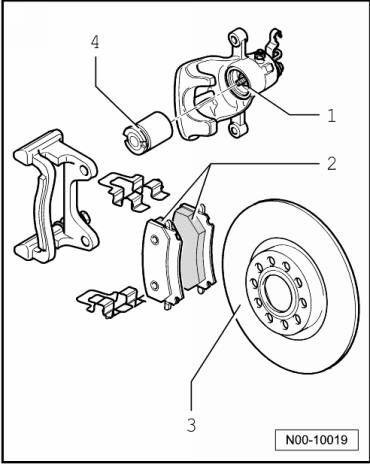

Frein arrière CI 38
| Rep. |
Numéro PR |
|
1KQ / 1KD |
| 1 |
Étrier de frein |
CI
38 (15") |
|
2 |
Épaisseur de
la plaquette de frein |
mm |
11 |
| Épaisseur de la plaquette
de frein, limite d'usure sans contre-plaque |
mm |
2 |
|
3 |
Disque de
frein |
Ø en mm |
255 |
| Épaisseur du
disque de frein |
mm |
10 |
| Limite d'usure du disque
de frein |
mm |
8 |
| 4 |
Piston d'étrier de
frein |
Ø en mm |
38 |

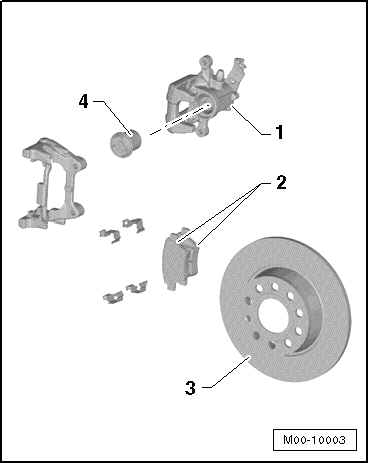

Frein arrière CII 38
| Rep. |
Numéro PR |
|
1KY / 1KZ / 1KV |
| 1 |
Étrier de frein |
CII
38 (16") |
|
2 |
Épaisseur de
la plaquette de frein |
mm |
11 |
| Épaisseur de la plaquette
de frein, limite d'usure sans contre-plaque |
|
2 |
|
3 |
Disque de
frein |
Ø en mm |
286 |
| Épaisseur du
disque de frein |
mm |
12 |
| Limite d'usure du disque
de frein |
|
10 |
| 4 |
Piston d'étrier de
frein |
Ø en mm |
38 |

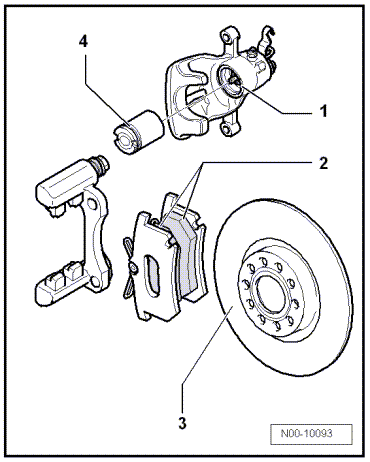

Freins arrière CII 41
| Rep. |
Numéro PR |
|
1KF / 1KE |
| 1 |
Étrier de frein |
CII
41 (15") |
|
2 |
Épaisseur de
la plaquette de frein |
mm |
11 |
| Épaisseur de la plaquette
de frein, limite d'usure sans contre-plaque |
mm |
2 |
|
3 |
Disque de
frein |
Ø en mm |
260 |
| Épaisseur du
disque de frein |
mm |
12 |
| Limite d'usure du disque
de frein |
mm |
10 |
| 4 |
Piston d'étrier de
frein |
Ø en mm |
41 |
| Rep. |
Numéro PR |
|
1KJ |
| 1 |
Étrier de frein |
CII
41 (16") |
|
2 |
Épaisseur de
la plaquette de frein |
mm |
11 |
| Épaisseur de la plaquette
de frein, limite d'usure sans contre-plaque |
mm |
2 |
|
3 |
Disque de
frein |
Ø en mm |
286 |
| Épaisseur du
disque de frein |
mm |
12 |
| Limite d'usure du disque
de frein |
mm |
10 |
| 4 |
Piston d'étrier de
frein |
Ø en mm |
41 |
| Rep. |
Numéro PR |
|
2EL / 2EA |
| 1 |
Étrier de frein |
CII
41 (17") |
|
2 |
Épaisseur de
la plaquette de frein |
mm |
11 |
| Épaisseur de la plaquette
de frein, limite d'usure sans contre-plaque |
mm |
2 |
|
3 |
Disque de
frein |
Ø en mm |
310 |
| Épaisseur du
disque de frein |
mm |
22 |
| Limite d'usure du disque
de frein |
mm |
20 |
| 4 |
Piston d'étrier de
frein |
Ø en mm |
41 |
Frein arrière Bosch ZOH 38 (16")
| Rep. |
Numéro PR |
|
1KS |
| 1 |
Étrier de frein |
Bosch ZOH 38 (16") |
| 2 |
Épaisseur de
la plaquette de frein sans contre-plaque |
mm |
12 |
| 3 |
Disque de
frein |
Ø en mm |
272 |
| |
Épaisseur du
disque de frein |
mm |
10 |
| 4 |
Piston d'étrier de
frein |
Ø en mm |
38 |
Freins avant sur la Golf
Moteurs
Numéro PR
Frein
avant
1,4 l - 55 kW, 59 kW
1ZF1)
/ 1ZM
FS ...
