  Nota
Pour le réglage de base du hayon, le véhicule doit reposer sur le sol.
La serrure est vissée directement sur le hayon. Elle ne possède pas de trous oblongs et ne peut donc pas être réglée.
Les butées réglables montées dans d'autres véhicules ne permettent pas de régler le hayon. Leur fonction est de stabiliser ou d'amortir le hayon.
Le réglage du hayon est décrit ci-après en plusieurs étapes.
Pour régler ou contrôler les jeux d'ouverture, utiliser l'outil spécial -3371- → Groupe de rép.00.
-  Déposer le vérin pneumatique → Chapitre.
-  Régler le hayon sur la gâche → Chapitre.
-  Régler le hayon sur sa charnière en desserrant les vis -3- → Chapitre.
-  Régler le hayon avec sa charnière en desserrant les écrous six pans -3- → Chapitre.
-  Régler les butées réglables → Chapitre.
  Nota
Le hayon est correctement réglé lorsqu'il présente un jeu d'ouverture régulier sur tout le pourtour quand il est fermé, lorsqu'il n'est pas trop avancé ou reculé et lorsque les affleurements sont impeccables.


Gâche : réglage

-  Déposer le cache de porte-serrure → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.
-  Desserrer la gâche -2-.

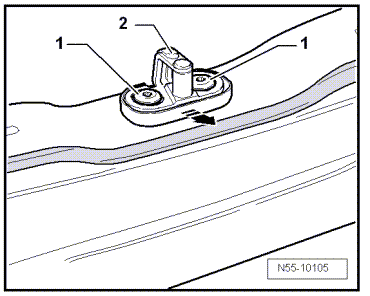

-  Amener l'étrier de fermeture -2- dans la position arrière -flèche- et serrer les vis -1-.
-  Fermer le hayon et contrôler le réglage effectué.
-  Desserrer les vis -1- pour déplacer l'étrier de fermeture -2- dans les trous surdimensionnés.
-  Couples de serrage des vis -1- : 23 Nm


Butée réglable : réglage

  Nota
Est décrit uniquement le réglage de la butée réglable droite. Le réglage de la butée réglable gauche s'effectue de façon analogue.

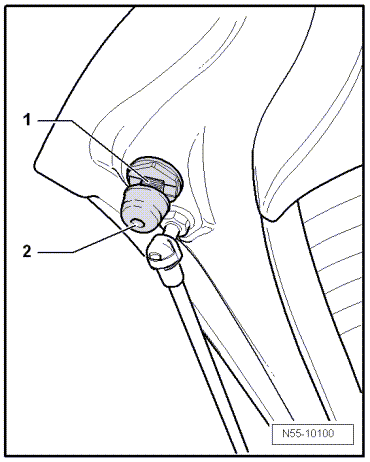

-  Desserrer la vis de calage -2- jusqu'à ce qu'elle devienne visible dans la butée caoutchouc.
-  Retirer ensuite le curseur cranté -1- de la butée réglable.

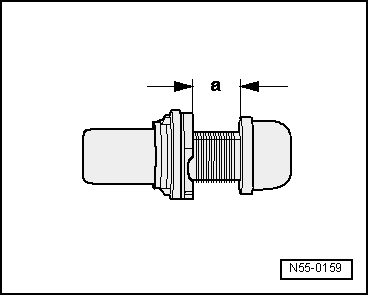

-  Régler le curseur cranté sur la cote -a = 12,5 mm-.
-  Appuyer légèrement sur le milieu du hayon pour le fermer dans le premier cran d'arrêt.

-  Rouvrir le hayon.

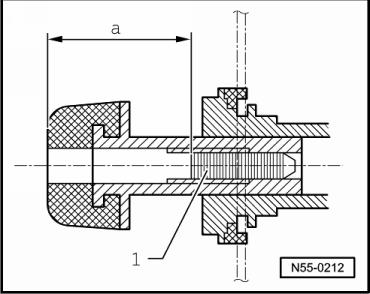

-  Visser la vis de calage -1- de la butée réglable jusqu'à la cote -a- = 25 mm.
-  Contrôler le réglage.
