Revue Technique Automobile Volkswagen Golf 5: Calculateur de réglage du site des projecteurs -J431

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Projecteurs à lampe(s) à décharge / Calculateur de réglage du site des projecteurs -J431

Calculateur de réglage du site des projecteurs -J431- : dépose et repose - Véhicules destinés au reste du monde

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Coin de démontage -VAS 3409-
  Nota
Pour la dépose et la repose de composants situés bien en vue (commandes, caches, revêtements, etc.), recouvrir de ruban adhésif de commercialisation courante les zones sur lesquelles on prend appui pour faire levier avec un outil (cale de démontage -VAS 3409- ou tournevis).
Dépose :
Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

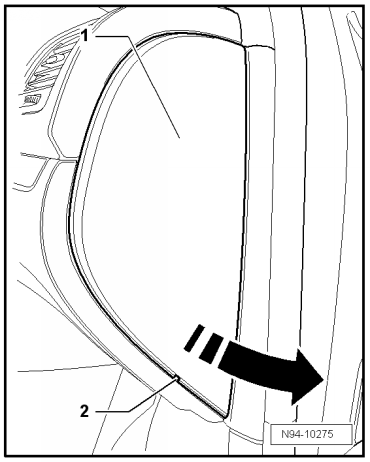

Déposer le cache latéral -1- du tableau de bord en engageant la cale de démontage -VAS 3409- ou un tournevis dans l'évidement -2- et retirer le cache -1- dans le sens de la -flèche- en faisant levier.

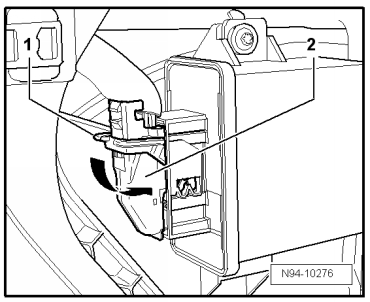

Déverrouiller l'étrier de blocage -1- dans le -sens de la flèche- et débrancher le connecteur -2- du calculateur de réglage du site des projecteurs -J431-.

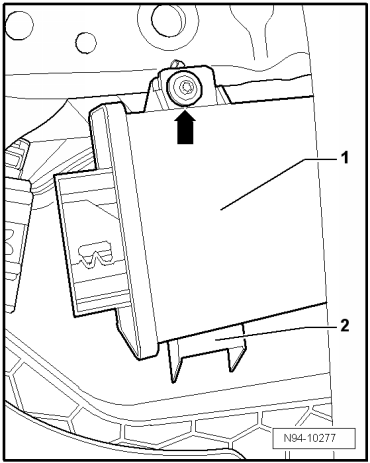

Dévisser la vis de fixation -flèche- et retirer le calculateur de réglage du site des projecteurs -J431--1- de son support -2-.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :

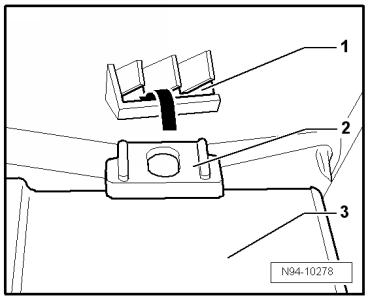

Insérer l'ergot de fixation -2- du calculateur de réglage du site des projecteurs -J431--3- dans le support -1-.

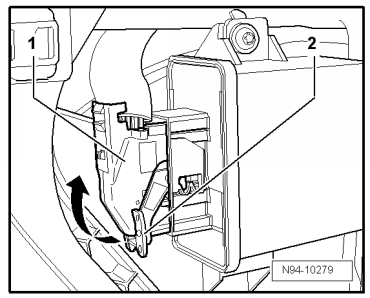

Verrouiller la fiche -1- en enfonçant l'étrier de blocage -2- dans le sens de la -flèche-.
  Nota
Lorsqu'un calculateur du réglage du site des projecteurs -J431- neuf a été posé, il faut le coder → Chapitre.
