Revue Technique Automobile Volkswagen Golf 5: Calculateur d'aide au stationnement -J446- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Système d'aide au stationnement / Calculateur d'aide au stationnement -J446- : dépose et repose

Le calculateur d'aide au stationnement se trouve derrière le revêtement de panneau latéral, à droite dans le coffre à bagages.
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer le revêtement droit du panneau latéral → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.

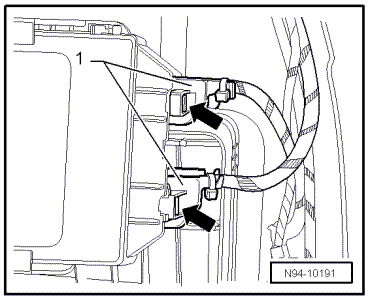

-  Débrancher les connecteurs -1- en enfonçant les ergots de fixation -flèches- vers l'intérieur.

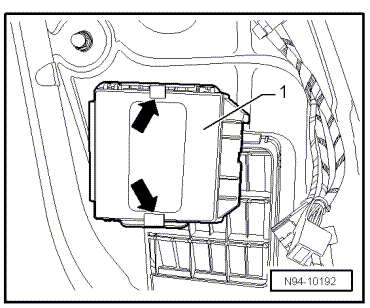

-  Repousser les ergots de fixation -flèches- du support vers l'extérieur et retirer le calculateur d'aide au stationnement -1- du support.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
