Revue Technique Automobile Volkswagen Golf 5: Unité de positionnement de volet de mélange d'air : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Chauffage / Appareil de chauffage : désassemblage et réassemblage / Unité de positionnement de volet de mélange d'air : dépose et repose

Dépose
  Déposer le revêtement de plancher côté conducteur → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

-  Diffuseur d'air au plancher côté gauche : dépose → Chapitre.

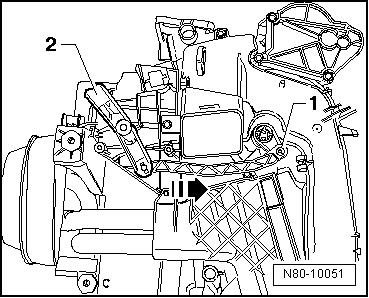

-  Déclipser le câble de l'unité de positionnement de volet de mélange d'air -2-.
-  Détacher le crantage -1- et pousser l'unité de positionnement de volet de mélange d'air dans le sens de la -flèche- jusqu'en butée.
-  Retirer l'unité de positionnement de volet de mélange d'air.


Repose

La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Après la repose, il faut contrôler le fonctionnement du volet de mélange d'air. Il doit être possible de tourner librement et sans à-coups le régulateur de température sur la régulation d'air chaud et d'air frais de la position " air froid " à la position " air chaud ".
