Revue Technique Automobile Volkswagen Golf 5: Câble Bowden de verrouillage de dossier, véhicules 2 portes : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Câble Bowden de verrouillage de dossier, véhicules 2 portes : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.


Dépose

Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
-  Déposer le siège avant → Chapitre
-  Fixer le siège sur le support de réparation pour sièges -VAS 6136-.
-  Déposer le revêtement droit de siège avant → Chapitre.
Véhicules avec sièges à réglage manuel
-  Déposer le revêtement du siège gauche → Chapitre.
Véhicules avec sièges à réglage électrique
-  Déposer les revêtements du siège gauche à réglage électrique → Chapitre.
Tous les véhicules
-  Déposer le dossier de siège avant → Chapitre.
-  Monter le dossier sur le support de réparation pour sièges -VAS 6136-.
-  Déposer la garniture et le rembourrage de dossier de siège avant → Chapitre.

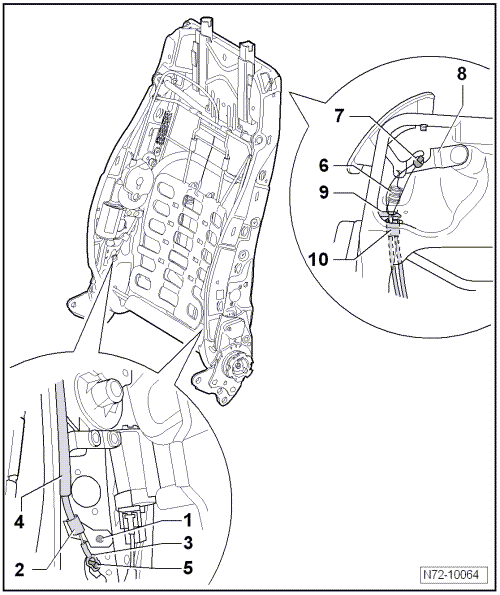

-  Percer des deux côtés du dossier le rivet -1- et retirer les supports -2- du cadre de dossier.
-  Retirer les Å“illets -3- de câbles Bowden -4- des pivots -5-.
-  Décrocher le ressort -6-.
-  Décrocher l'Å“illet supérieur -7- du levier -8-.
-  Déverrouiller les crantages du logement -9- et extraire le câble Bowden -10- du cadre de dossier.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Après la repose, les deux câbles Bowden doivent se déverrouiller simultanément. Le réglage s'effectue au moyen de l'écrou moleté situé dans le câble Bowden respectif.
