Revue Technique Automobile Volkswagen Golf 5: Bobines d'allumage avec étages finals de puissance : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Allumage, préchauffage / Bobines d'allumage avec étages finals de puissance : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

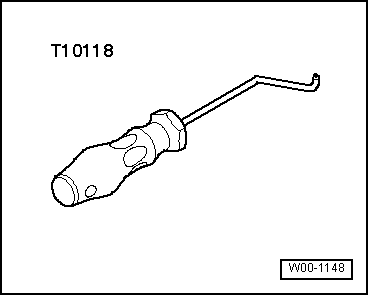

Outil de montage -T10118-

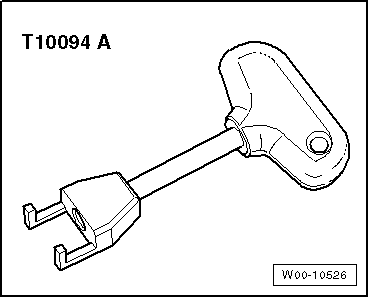

Extracteur -T10094 A-
  Nota
Les boîtiers des bobines d'allumage avec étages finals de puissance ont été modifiés. De ce fait, ces bobines d'allumage ne peuvent être déposées et reposées qu'à l'aide de l'extracteur -T10094 A-. Il est toujours possible d'utiliser l'ancien extracteur -T10094- à condition qu'il soit transformé comme décrit ci-après.

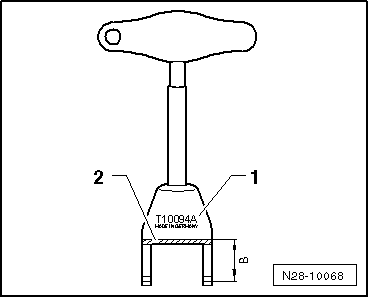

-  Enlever la zone repérée -2- avec des outils d'atelier appropriés afin d'obtenir la nouvelle cote nominale -B- de 18 mm.
-  Repérer en plus la désignation de l'outil par la lettre "A"-1-.
Dépose

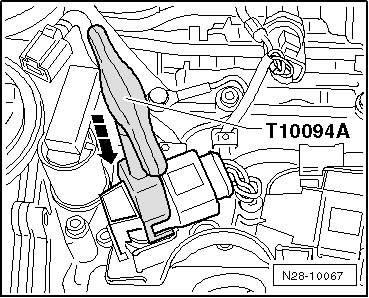

-  Mettre en place l'extracteur -T10094 A- sur la bobine d'allumage avec étage final de puissance -flèche-.
-  Extraire légèrement la bobine d'allumage avec étage final de puissance.

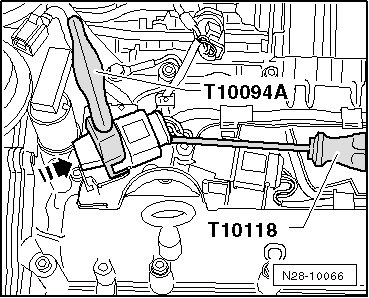

-  Mettre en place l'outil de montage -T10118- comme représenté.
-  Détacher avec précaution le verrouillage de fiche et débrancher la fiche.
Repose
-  Mettre en place l'extracteur -T10094 A- sur la bobine d'allumage avec étage final de puissance.
-  Brancher la fiche sur la bobine d'allumage avec étage final de puissance jusqu'à ce qu'elle s'encliquette de façon audible.

-  Enfoncer la bobine d'allumage avec étage final de puissance dans le -sens de la flèche- dans la culasse.


Caractéristiques de contrôle, bougies d'allumage

Lettres-repères moteur BAG, BKG, BLN, BLP, BLF
Ordre d'allumage 1-3-4-2
Bougies d'allumage
VW Référence pièce 101 000 068 AA → Remarque
Écartement des électrodes 1,2 ... 1,5 mm
Couple de serrage 25 Nm
Périodicité de remplacement → Brochure

1)  Bougies d'allumage actuellement utilisées → ETKA (catalogue électronique de pièces de rechange)
Système d'allumage : vue d'ensemble du montage
1 -  Fiche Noire, à 4 raccords Ouvrir avec l'outil de montage -T10118-. 2 -  Bobine d'allumage 3 avec étage fina ...
