Revue Technique Automobile Volkswagen Golf 5: Boîte à gants : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Rangements, caches et écrans / Boîte à gants : dépose et repose

Dépose

Couper le contact d'allumage.
Déposer le cache latéral de tableau de bord, côté passager avant → Chapitre
Déposer le revêtement central de montant A, côté passager avant → Chapitre
Déposer le revêtement inférieur de montant A, côté passager avant → Chapitre
Golf 2004 â–º
Déposer le cache central (Golf 2004 â–º) → Chapitre
Golf 2009 â–º
Déposer l'écran central de tableau de bord → Chapitre.
Déposer l'écran, unité de commande du climatiseur/unité de commande de chauffage → Chapitre
Déposer le cache central (Golf 2009 â–º) → Chapitre
Véhicules à boîte automatique
Détacher le soufflet de levier de vitesses du cache → Groupe de rép.37.
Véhicules avec boîte mécanique et boîte à double embrayage
Détacher le soufflet de levier de vitesses du cache → Groupe de rép.34.

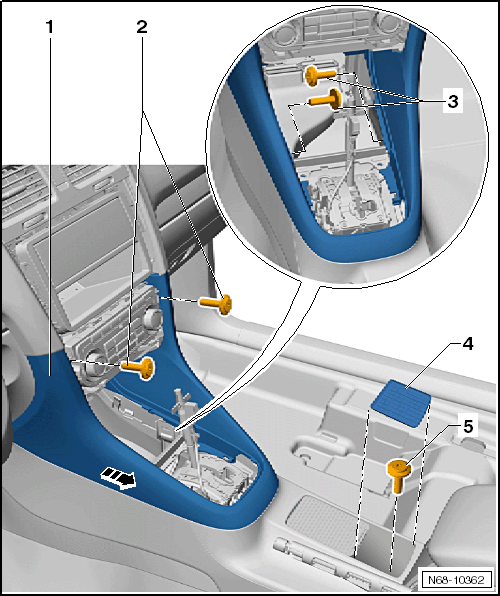

Dévisser les deux vis sur la Golf 2009 â–º -2- (1,5 Nm).
Extraire le cache de la console centrale -1- dans le sens de la -flèche-.

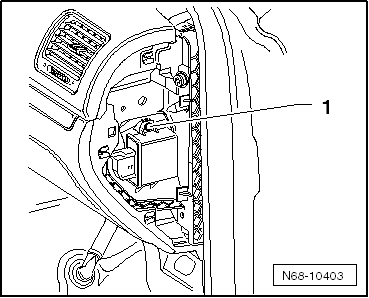

Dévisser la vis -1- (1,5 Nm) sur les véhicules avec calculateur de réglage du site des projecteurs -J431- ou calculateur de feux directionnels et de réglage du site des projecteurs -J745-.

Tous les véhicules

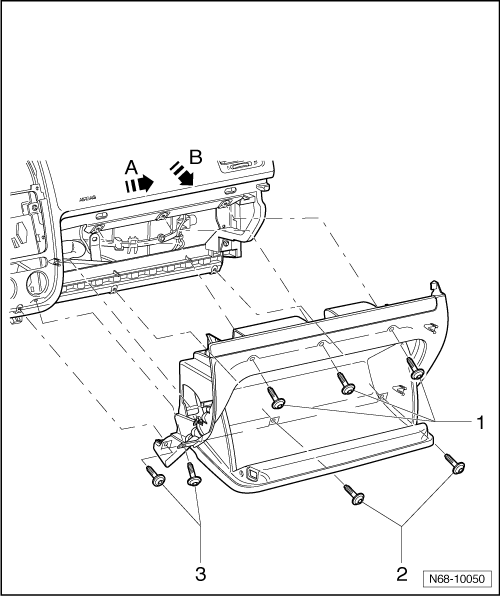

Dévisser les sept vis -1-, -2- et -3- (1,5 Nm).
Pousser la boîte à gants vers l'extérieur jusqu'en butée -flèche A-.
Dégager la boîte à gants du tableau de bord -flèche B-.
Débrancher le câblage de l'éclaireur et du contacteur.
Sur les véhicules avec désactivation des sacs gonflables du passager avant, débrancher le câble de la commande à clé.
Sur les véhicules avec réfrigération de boîte à gants, retirer le canal de climatisation de la boîte à gants.
Sur les véhicules équipés d'un éclaireur de plancher, débrancher le câblage de l'éclaireur.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
