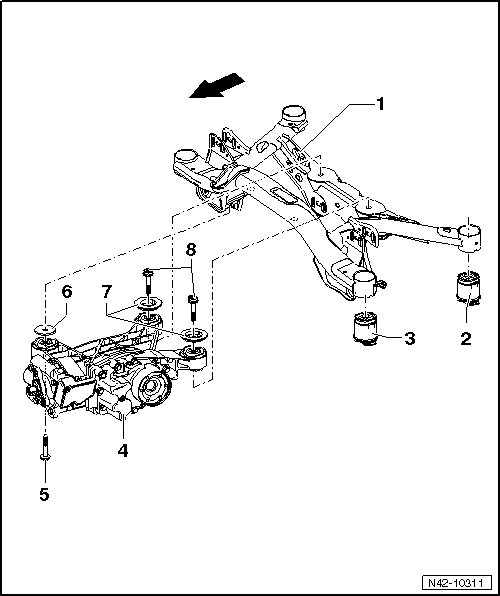

| La -flèche- indique le sens de la marche. |
| 1 - | Berceau |
| 2 - | Patin métal-caoutchouc arrière |
| Remplacer → Chapitre |
| 3 - | Patin métal-caoutchouc avant |
| Remplacer → Chapitre |
| 4 - | Couple réducteur |
| Déposer et reposer → Groupe de rép.39 |
| 5 - | Vis |
| M12 x 105 |
| 60 Nm et serrage angulaire de 90 |
| Remplacer après chaque démontage |
| 6 - | Rondelle |
| Montée entre le couple réducteur et le berceau |
| 7 - | Rondelle |
| Les alésages de la rondelle doivent être mis en place sur les ergots du patin métal-caoutchouc. |
| 8 - | Vis |
| M12 x 105 |
| 60 Nm et serrage angulaire de 90 |
| Remplacer après chaque démontage |
