Revue Technique Automobile Volkswagen Golf 5: Renfort latéral : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, couliss, à vantaux,  verrouil.centr. / Renfort latéral : vue d'ensemble du montage

Prudence !   Prudence !
Les vis et écrous de la barre de renfort sont également peints en production. Cela implique un grand déploiement de force lors de la dépose, voire la rupture du taraudage. Éviter, si possible, de desserrer les vis et les écrous.

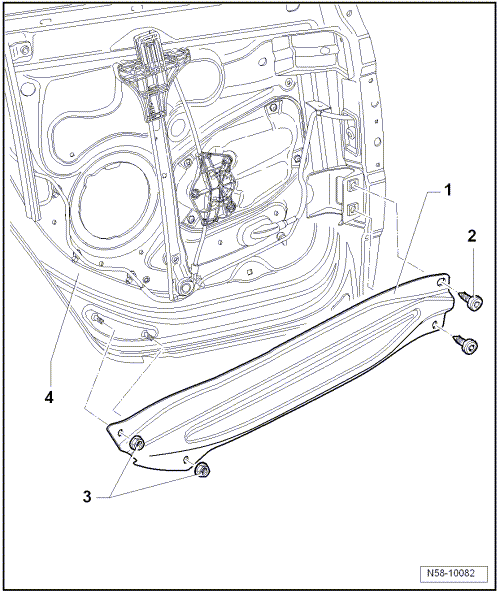

1 -  Renfort latéral
2 -  Vis
Au nombre de deux
20 Nm
3 -  Écrou
Au nombre de deux
20 Nm
4 -  Face intérieure de porte
