Revue Technique Automobile Volkswagen Golf 5: Baguette de retenue d'eau : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Equipement ext. / Baguettes et écrans / Baguette de retenue d'eau : dépose et repose

Dépose

-  Retirer la baguette de retenue d'eau -1- de la baguette de maintien -2- en faisant levier et en commençant par le haut.
-  Au niveau inférieur de l'aile, retirer le clip -4- du support -5-.

Repose

-  Enclipser le clip -4- dans le support -5-.
-  Enfoncer la baguette de retenue d'eau -1- du bas vers le haut dans la baguette de maintien -2-.

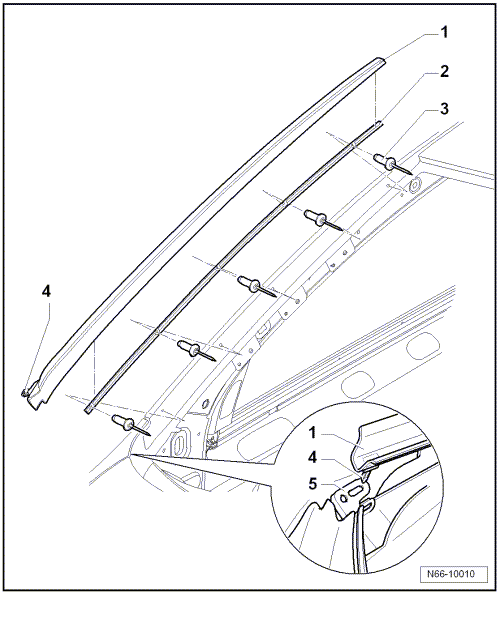

Baguette de retenue d'eau : vue d'ensemble du montage
  Nota La figure représente le côté droit. La procédure s'effectue de façon analogue du côté gauche. 1 -  Baguette de retenue d'eau ...

Baguettes de protection latérale : vue d'ensemble du montage
  Nota La figure représente le côté gauche. La procédure s'effectue de façon analogue du côté droit. 1 -  Baguette de protection latérale de ...
