Revue Technique Automobile Volkswagen Golf 5: Revêtement de porte arrière : dépose et repose
 Nota
| La dépose et la repose du revêtement sont décrites pour la
porte arrière droite. La dépose et la repose du revêtement de
porte arrière gauche s'effectuent de façon analogue. |
|
Dépose
| Couper le contact d'allumage. |
| Véhicules avec lève-glaces à commande manuelle uniquement |
| - |
Déposer la manivelle de lève-glace
→ Chapitre. |
|
|
|
| - |

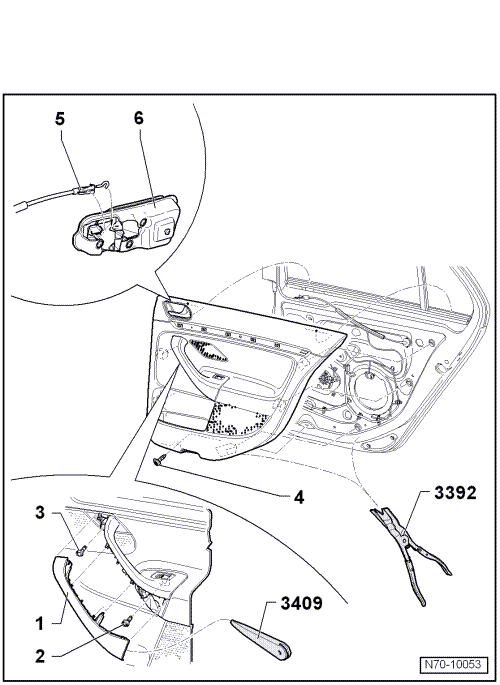

En faisant levier avec la cale de démontage -3409-, retirer la
partie supérieure de coquille de poignée -1-
de la poignée de fermeture située dans le revêtement de porte. |
| - |
Dévisser les vis -2- et
-3- (4 Nm). |
| - |
Dévisser la vis -4- (2 Nm). |
| - |
Détacher le bas du revêtement de porte de ses logements à l'aide de
la pince de démontage -3392-. |
| - |
Détacher les côtés du revêtement de porte de ses logements à l'aide
de la pince de démontage -3392-. |
| - |
Extraire le revêtement de porte du pertuis de porte en le tirant Ã
la verticale vers le haut. |
| - |
En fonction de l'équipement du véhicule, débrancher les câblages du
revêtement de porte. |
| - |
Décrocher le câble Bowden -5- de la
commande d'ouverture intérieure de porte -6-. |
Repose
| - |
La repose s'effectue dans l'ordre inverse de la dépose. |
| Si le revêtement de porte est remplacé sur les véhicules
équipés de lève-glaces manuels, il est nécessaire d'adapter le
revêtement de porte neuf avec les moyens disponibles dans
l'atelier. Réaliser alors un trou dans le revêtement de porte
pour l'arbre du lève-glace. |
Nota
| Avant le montage, vérifier que les clips de fixation ne sont
pas endommagés et les remplacer le cas échéant. |
|
|
|
Dépose
Nota
Lors de l'extraction de la baguette décorative décrite ci-après,
commencer dans la partie avant du revêtement de porte.
-
Avec précautio ...
Dépose
Extraire la bague d'arrêt -1- dans le
sens de la marche vers l'avant -flèche- et
retirer la manivelle de lève-glace -2- de
l'entraînement -3-.
...
Baguette décorative dans le revêtement de porte : dépose et repose
Manivelle de lève-glace : dépose et repose
