Revue Technique Automobile Volkswagen Golf 5: Avertisseur d'alerte -H12-
L'avertisseur d'alerte -H12- est situé dans l'aile droite, sur le montant A.
Avertisseur d'alerte -H12- : dépose et repose
| Outillage spécial, contrôleurs,
appareils de mesure et matériel nécessaires |
|
|
|
| Pince à rivet aveugle -VAS 5072- |
 Nota
| Pour la dépose de l'avertisseur d'alerte, il est nécessaire
de désactiver l'alarme antivol
→ Chapitre. |
| - |
Couper le contact d'allumage, désactiver tous les
consommateurs électriques, puis retirer la clé de contact. |
| - |
Déposer la coquille de passage de roue avant droite
→ Carrosserie - Travaux de montage à l'extérieur; Groupe de
rép.66. |
|
|
|
| - |

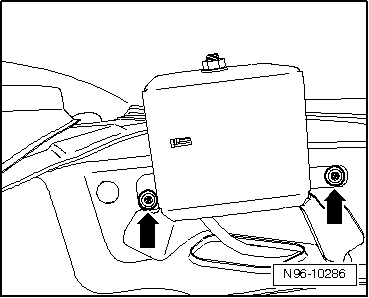

Aléser les deux rivets aveugles -flèches-

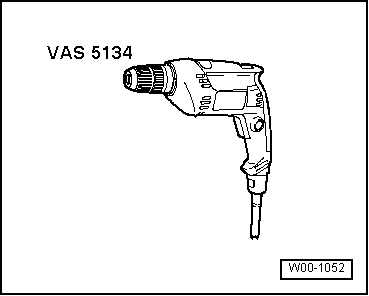

avec la perceuse -VAS 5134- et un foret hélicoïdal Ø 6 mm. |
|
|
|
| - |

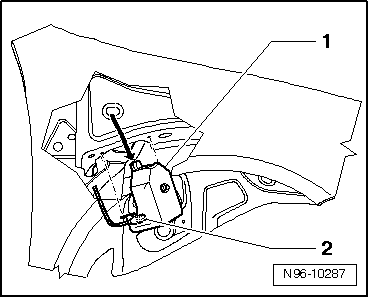

Extraire l'avertisseur d'alerte -H12--1-
hors de la découpe de la carrosserie en procédant dans le sens
de la -flèche-. |
| - |
Débrancher la fiche -2-. |
Nota
| Éliminer toutes les alésures métalliques en les faisant
tomber par les alésages. |
| - |
Exécuter les mesures nécessaires de protection anticorrosion
→ Groupe de rép.Allgemeine Hinweise. |
| - |
Brancher la fiche sur l'avertisseur d'alerte -H12-. |
|
|
|
| - |

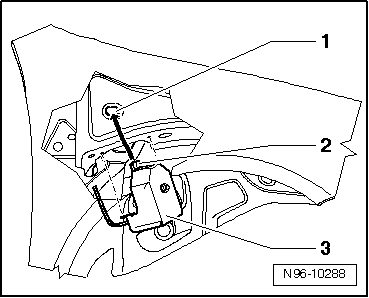

Guider le clip -2- de
l'avertisseur d'alerte -H12--3-
dans la découpe de la carrosserie -1-. |
| - |

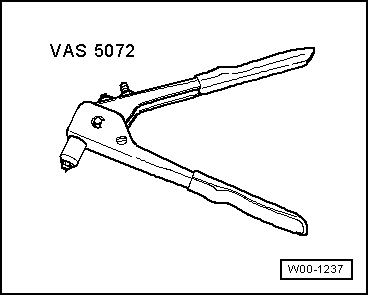

Fixer l'avertisseur d'alerte -H12- Ã l'aide de la pince Ã
rivet aveugle -VAS 5072-. |
|
|
|
Avertisseur d'alarme -H12- : contrôle
| L'avertisseur d'alarme -H12- peut être contrôlé via le
diagnostic des actionneurs du calculateur central de système
confort -J393-. |
|
|
|
Nota
Informations supplémentaires :
→ Schémas de parcours du courant, Dépannage Equipement
électrique et Emplacements ...
