Revue Technique Automobile Volkswagen Golf 5: Ampoules de projecteur : remplacement

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Projecteur / Ampoules de projecteur : remplacement

  Nota
Les figures représentent le remplacement de l'ampoule de feu de croisement sur le projecteur gauche.
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

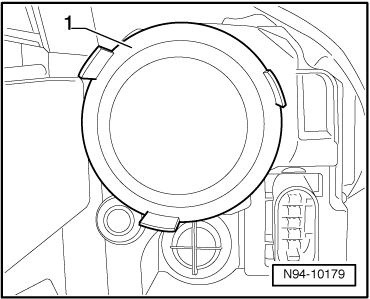

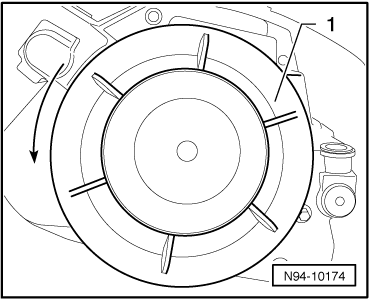

-  Tourner le cache -1- dans le sens de la -flèche- et le retirer.

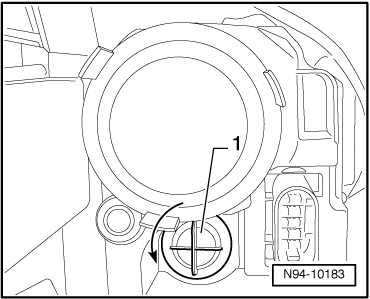

-  Tourner la douille d'ampoule en même temps que l'ampoule du feu de croisement-1- dans le sens de la -flèche- et la retirer du projecteur.

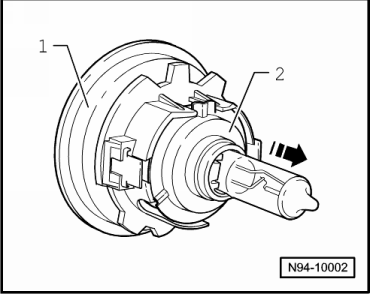

-  Extraire l'ampoule de feu de croisement-2- de la douille d'ampoule -1- dans le sens de la -flèche-.
Repose :
Prudence !   Prudence !
Veiller à positionner correctement le capuchon lors de sa repose. Toute pénétration d'eau risque de détruire le projecteur.
  Nota
Lors de la pose d'une ampoule, ne pas toucher le bulbe de verre. Les doigts laissent sur le bulbe de verre des traces de graisse qui se vaporisent au moment où l'ampoule est allumée et ternissent le bulbe.

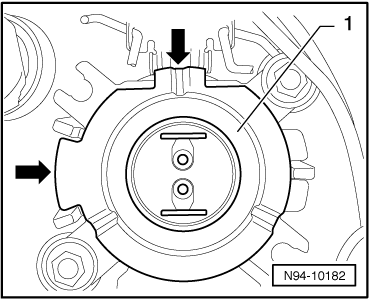

-  Introduire l'ampoule du feu de croisement-1- dans la douille de sorte que l'ergot sur l'ampoule du feu de croisement prenne prise dans l'évidement -flèche- de la douille d'ampoule -2-.

-  Mettre en place la douille d'ampoule munie de l'ampoule du feu de croisement-1- dans le projecteur et tourner la douille d'ampoule munie de l'ampoule du feu de croisement dans le sens de la -flèche-.

-  Mettre en place le cache -1- dans l'évidement du projecteur et serrer le cache dans le sens de la -flèche-.
-  Contrôler les différentes fonctions du projecteur.
-  Contrôler le réglage des projecteurs et régler les projecteurs si nécessaire → Brochure38.


Ampoule de feu de route : remplacement

  Nota
Les figures représentent le remplacement de l'ampoule de feu de route sur le projecteur gauche.
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

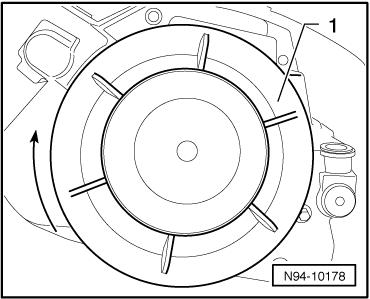

-  Retirer le capuchon -1-.

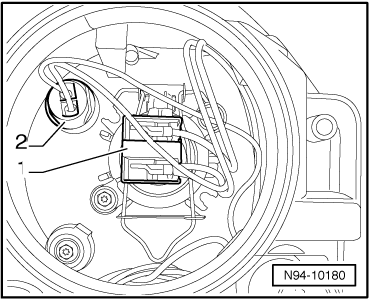

-  Débrancher le connecteur multibroche -1-.

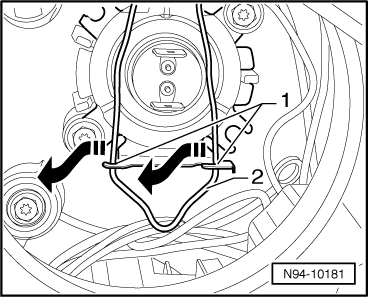

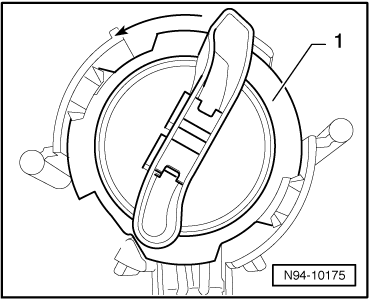

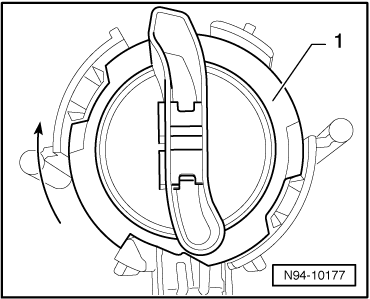

-  Enfoncer l'étrier-ressort -2- dans le sens de la -flèche- tout en le faisant passer par-dessous les ergots de fixation -1- et rabattre l'étrier-ressort -2- vers le haut.

-  Retirer l'ampoule de feu de route-1- du projecteur.
Repose :
Prudence !   Prudence !
Veiller à positionner correctement le capuchon lors de sa repose. Toute pénétration d'eau risque de détruire le projecteur.
  Nota
Lors de la pose d'une ampoule, ne pas toucher le bulbe de verre. Les doigts laissent sur le bulbe de verre des traces de graisse qui se vaporisent au moment où l'ampoule est allumée et ternissent le bulbe.
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :

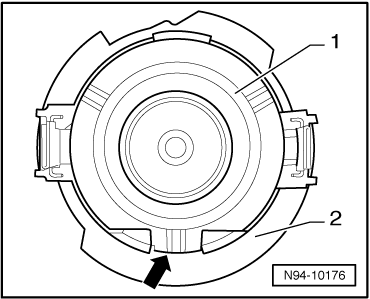

-  Introduire l'ampoule de feu de route-1- dans les évidements -flèches- sur le projecteur.
-  Contrôler les différentes fonctions du projecteur.
-  Contrôler le réglage des projecteurs et régler les projecteurs si nécessaire → Brochure38.

  Nota
Les figures représentent le remplacement de l'ampoule de feu de position sur le projecteur gauche.
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

-  Retirer le capuchon -1-.

-  Extraire du réflecteur la douille d'ampoule -2- avec l'ampoule de feu de position, aussi loin que la longueur des câbles le permet.

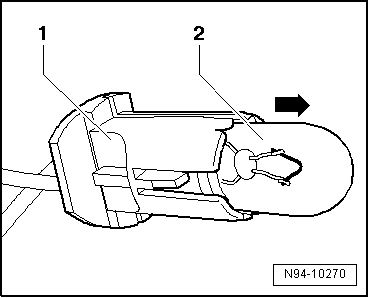

-  Extraire l'ampoule de feu de position-2- de la douille d'ampoule -1- dans le sens de la -flèche-.
Repose :
Prudence !   Prudence !
Veiller à positionner correctement le capuchon lors de sa repose. Toute pénétration d'eau risque de détruire le projecteur.
  Nota
Lors de la pose d'une ampoule, ne pas toucher le bulbe de verre. Les doigts laissent sur le bulbe de verre des traces de graisse qui se vaporisent au moment où l'ampoule est allumée et ternissent le bulbe.
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
-  Contrôler les différentes fonctions du projecteur.

  Nota
Les figures représentent le remplacement de l'ampoule de clignotant avant sur le projecteur gauche.
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

-  Tourner la douille d'ampoule munie de l'ampoule de clignotant avant-1- dans le sens de la flèche et la retirer du projecteur.
-  Enfoncer l'ampoule de clignotant avant dans la douille, tourner l'ampoule de clignotant avant dans le sens inverse d'horloge et extraire l'ampoule de clignotant avant de la douille.
Repose :
Prudence !   Prudence !
Veiller à positionner correctement le capuchon lors de sa repose. Toute pénétration d'eau risque de détruire le projecteur.
  Nota
Lors de la pose d'une ampoule, ne pas toucher le bulbe de verre. Les doigts laissent sur le bulbe de verre des traces de graisse qui se vaporisent au moment où l'ampoule est allumée et ternissent le bulbe.
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
-  Contrôler les différentes fonctions du projecteur.

Position de montage du projecteur : correction
  Nota Il n'est pas nécessaire de déposer le pare-chocs avant pour corriger la position de montage du projecteur. Les figu ...

Servomoteur de réglage du site des projecteurs : dépose et repose (fabricant des projecteurs : Automotive Lighting)
Dépose :   Nota En cas de dépose-repose ou de remplacement de servomoteurs, il faut contrôler le réglage des projecteurs ...
