Revue Technique Automobile Volkswagen Golf 5: Haut-parleurs de graves arrière : dépose et repose (modèle 4 portes)

Revue Technique Automobile Volkswagen Golf 5 / Communication / Systèmes de haut-parleurs / Haut-parleurs de graves arrière : dépose et repose (modèle 4 portes)

  Nota
La dépose et la repose s'effectuent de façon identique des côtés gauche et droit.


Dépose :

Avant de débuter les travaux de montage, exécuter les points suivants :
-  Couper le contact d'allumage, mettre hors circuit tous les consommateurs électriques, puis retirer la clé de contact.
Pour remplacer un haut-parleur, déposer dans un premier temps le revêtement de porte. → Carrosserie - Travaux de montage à l'intérieur ; Groupe de rép.70.

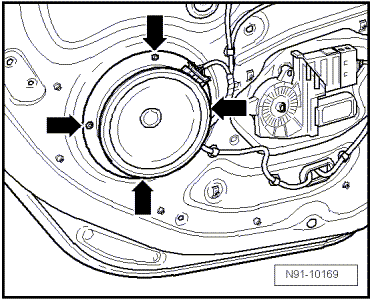

-  Déverrouiller le connecteur -flèches-, puis le débrancher.

-  Percer les rivets -flèches- à l'aide d'un foret adapté et retirer le haut-parleur.
  Nota
La porte doit être impérativement débarrassée de tous les copeaux de perçage, ceux-ci risquant sinon de provoquer des dommages par corrosion.
Si la peinture a été endommagée pendant le perçage des rivets, la retoucher immédiatement.


Repose :

-  Lors de la repose, fixer le haut-parleur neuf à l'aide de rivets aveugles spéciaux (respecter la référence pièce !).
La suite de la repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
