Revue Technique Automobile Volkswagen Golf 5: Ampoule de feu stop surélevé -M25- : dépose et repose, Golf GTI

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Feu stop supplémentaire / Ampoule de feu stop surélevé -M25- : dépose et repose, Golf GTI

  Nota
Défaillance de DEL dans les feux stop supplémentaires :
Les différentes DEL (diodes électroluminescentes) situées dans le feu stop supplémentaire sont rassemblées en groupes de quatre DEL et alimentées en courant électrique par groupe.
Le feu stop supplémentaire est conçu de sorte que, en cas de défaillance d'un groupe de DEL, les dispositions légales restent respectées.
En cas de défaillance d'un second groupe de DEL, ces dispositions légales ne sont plus respectées.
La défaillance d'un groupe de DEL entraîne une plus grande sollicitation des DEL intactes. C'est pourquoi on peut s'attendre à une défaillance prochaine d'autres groupes de DEL.
En cas de défaillance de plus de quatre DEL individuelles dans le feu stop supplémentaire, il faut remplacer le feu stop supplémentaire (mesure de réparation).
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer le becquet arrière de pavillon → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.66.

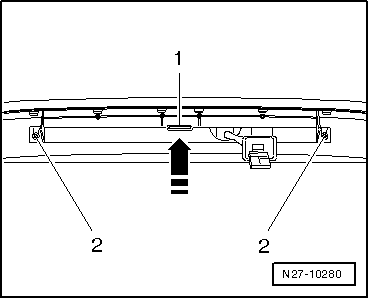

-  Dévisser les deux vis -2- situées à l'intérieur du becquet arrière de pavillon.
-  Déverrouiller le cran -1- et retirer l'ampoule de feu stop surélevé -M25- par l'arrière hors du becquet arrière de pavillon.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
Prudence !   Prudence !
Si le vissage est gauchi, des fissures et des défauts d'étanchéité peuvent survenir au niveau du feu stop surélevé.
Lors de la repose, placer une rondelle entretoise sur les deux points de fixation entre le becquet arrière de pavillon et le feu stop.
Ajuster le feu stop surélevé au centre dans le support de feu avant de fixer le feu stop surélevé.

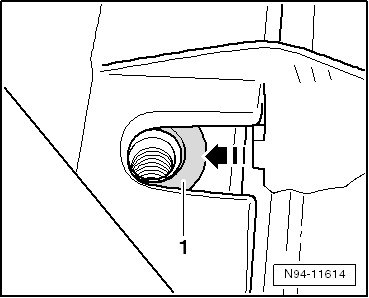

-  Utiliser la rondelle entretoise N.011.557.8 -1-.

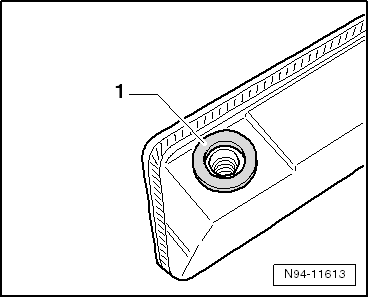

-  Mettre en place l'ampoule de feu stop surélevé -M25- avec à chaque fois une rondelle entretoise -1- à gauche et à droite dans le becquet arrière de pavillon.
-  Mettre en place les deux vis de fixation et les serrer légèrement. Positionner le feu stop surélevé au centre.
-  Serrer l'ampoule de feu stop surélevé -M25- à 2 Nm.
-  Reposer le becquet arrière de pavillon → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.66.
  Nota
Lors de la repose du becquet arrière de pavillon, veiller à positionner correctement le joint entre le câblage de l'ampoule du feu stop surélevé -M25- et la carrosserie.

Ampoule de feu stop surélevé -M25- : dépose et repose
