Revue Technique Automobile Volkswagen Golf 5: Ampoule de feu stop surélevé -M25- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Feu stop supplémentaire / Ampoule de feu stop surélevé -M25- : dépose et repose

  Nota
Défaillance de DEL dans les feux stop supplémentaires :
Les différentes DEL (diodes électroluminescentes) situées dans le feu stop supplémentaire sont rassemblées en groupes de quatre DEL et alimentées en courant électrique par groupe.
Le feu stop supplémentaire est conçu de sorte que, en cas de défaillance d'un groupe de DEL, les dispositions légales restent respectées.
En cas de défaillance d'un second groupe de DEL, ces dispositions légales ne sont plus respectées.
La défaillance d'un groupe de DEL entraîne une plus grande sollicitation des DEL intactes. C'est pourquoi on peut s'attendre à une défaillance prochaine d'autres groupes de DEL.
En cas de défaillance de plus de quatre DEL individuelles dans le feu stop supplémentaire, il faut remplacer le feu stop supplémentaire (mesure de réparation).
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

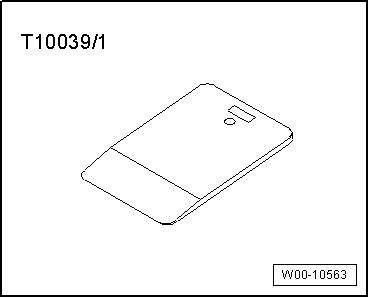

Cale en plastique -T10039/1-
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

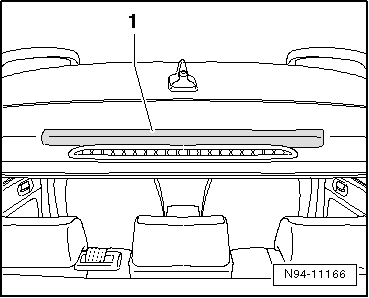

-  Recouvrir la partie du hayon située au-dessus du frein stop avec du ruban adhésif -1-.
Prudence !   Prudence !
Lors de la dépose du feu stop supplémentaire, veiller à ne pas endommager le joint d'étanchéité.

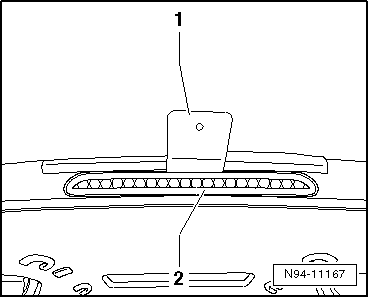

-  Insérer la cale en plastique -T10039/1--1- en haut entre l'ampoule de feu stop surélevé -M25--2- et le hayon.

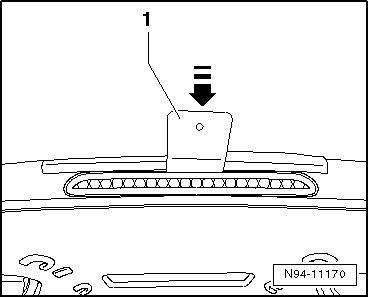

-  Déverrouiller l'ampoule de feu stop surélevé -M25- en exerçant une pression dans le sens de la flèche sur la cale de démontage et retirer l'ampoule du hayon.

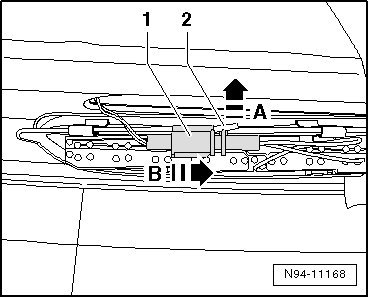

-  Déverrouiller la fiche compacte -1- en enfonçant le fusible -2- dans le sens de la -flèche A-. Pousser la fiche compacte dans le sens de la flèche -B - hors de la fixation.

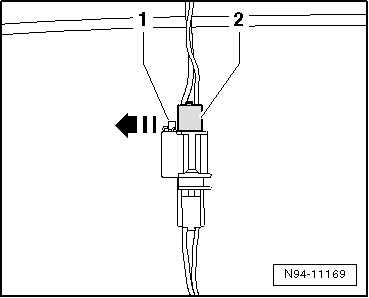

-  Appuyer sur le fusible -1- dans le sens de la flèche et extraire la fiche -2- vers le haut.
Repose :
  Nota
Lors de la repose de l'ampoule du feu stop surélevé -M25-, veiller à positionner correctement le joint d'étanchéité. Le joint d'étanchéité ne doit pas faire de boucles ni être endommagé.
-  Raccorder le connecteur et enficher la fiche compacte sur le feu stop.
-  Reclipser le feu stop dans le hayon.
-  Vérifier le bon fonctionnement de l'ampoule de feu stop surélevé -M25-.
