Revue Technique Automobile Volkswagen Golf 5: Étrier de frein : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / Freins- Comande mècanique / Frein avant : remise en état / Étrier de frein : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

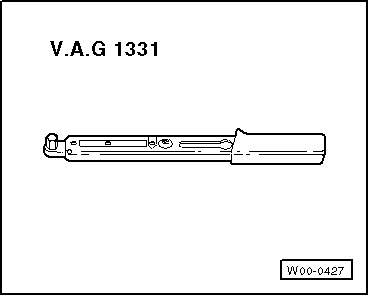

Clé dynamométrique -V.A.G 1331-

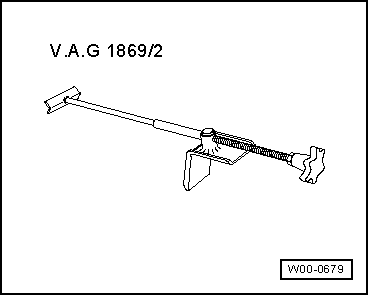

Barre d'appui pour pédale de frein -V.A.G 1869/2-


Dépose

Cette procédure n'est valable que pour le remplacement de l'étrier de frein ou pour les travaux subséquents de remise en état sur l'étrier de frein.
-  Déposer les roues.
-  En faisant levier à l'aide d'un tournevis, dégager du ressort de maintien de la plaquette de frein le ressort de maintien de l'étrier de frein. À cet effet, présenter le tournevis entre les deux ressorts de maintien.
-  Lors de cette opération, retenir le ressort de maintien de l'étrier de frein avec un chiffon pour l'empêcher de sauter.
-  Débrancher le connecteur de l'indicateur d'usure des plaquettes de frein.
-  Brancher le flexible d'aération du flacon de purge sur la vis de purge de l'étrier de frein, puis ouvrir la vis de purge.
-  Mettre en place le pousse-pédale de frein -V.A.G 1869/2-.
-  Fermer la vis de purge et retirer le flacon de purge.
-  Dévisser le flexible de frein.
-  Retirer les deux capuchons des douilles-paliers de l'étrier de frein.
-  Desserrer les deux colonnettes et les retirer de l'étrier de frein.
-  Extraire l'étrier de frein de la chape de frein.
-  Retirer les plaquettes de frein de l'étrier de frein.

Repose
Le piston est repoussé.
-  Mettre en place la plaquette de frein intérieure avec le ressort de maintien dans l'étrier de frein (piston).
-  Mettre en place la plaquette de frein extérieure munie du ressort de maintien dans l'étrier de frein.
-  Mettre en place l'étrier de frein muni des plaquettes de frein sur la chape de frein.
-  Visser l'étrier de frein muni des deux colonnettes sur la chape de frein.
-  Mettre en place les deux capuchons.
-  Relier le flexible de frein à la conduite de frein de l'étrier de frein.
-  Retirer le pousse-pédale de frein -V.A.G 1869/2-.
-  Mettre en place le ressort de maintien de l'étrier de frein dans le ressort de maintien de la plaquette de frein, puis l'enfoncer sous la chape de frein.
-  Brancher le connecteur de l'indicateur d'usure des plaquettes de frein.
-  Système de freinage : purge
-  Monter les roues.
Couple de serrage des boulons de roue → Suspension, essieux, direction; Groupe de rép.44.
  Nota
Appuyer à fond plusieurs fois sur la pédale de frein, le véhicule étant à l'arrêt, afin que les plaquettes prennent leur position de fonctionnement.
Contrôler le niveau de liquide de frein.

Couples de serrage :
Colonnettes sur chape de frein 30 Nm
Flexible de frein sur conduite de frein 14 Nm
