Revue Technique Automobile Volkswagen Golf 5: Étrier de fixation : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, verrouillage central / Porte avant / Étrier de fixation : dépose et repose

  Nota
Sont décrites uniquement la dépose et la repose de l'étrier de fixation droit. La dépose et la repose de l'étrier de fixation gauche s'effectuent de façon analogue.

Dépose

-  Déposer le boîtier de barillet → Chapitre.
-  Déposer la poignée de porte → Chapitre.
-  Déposer la tôle extérieure de porte → Chapitre.

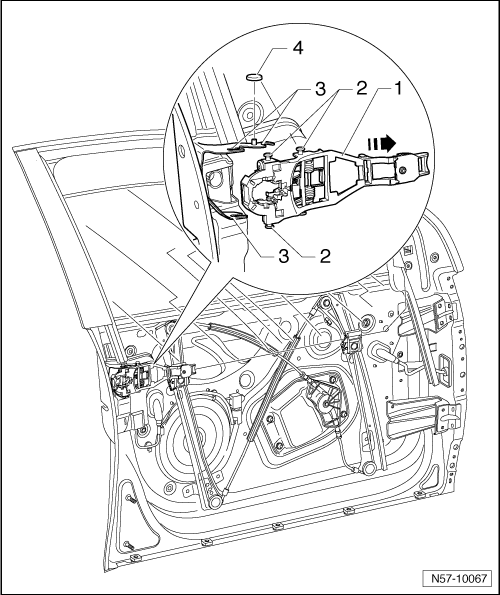

-  Retirer l'élastique de retenue -4- du pivot de guidage vers le haut.
-  Retirer l'étrier de fixation -1- dans le sens de la -flèche- avec les pivots de guidage -2- des logements -3-.
Repose

-  Pousser l'étrier de fixation -1- avec les pivots de guidage -2- dans les logements -3-.
-  Fixer l'élastique de retenue -4- sur le pivot de guidage et le goujon de fixation sur le logement de l'étrier de fixation.
La suite de la repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
