Revue Technique Automobile Volkswagen Golf 5: Élément de commutation des lève-glaces, côté conducteur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Lampes et commutateurs dans les portes avant / Élément de commutation des lève-glaces, côté conducteur : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Coin de démontage -VAS 3409-
  Nota
Pour la dépose et la repose de composants situés bien en vue (commandes, caches, revêtements, etc.), recouvrir de ruban adhésif de commercialisation courante les zones sur lesquelles on prend appui pour faire levier avec un outil (cale de démontage -VAS 3409- ou tournevis).
Sur les versions à 4 portes, sont intégrés à l'élément de commande des lève-glaces, côté conducteur, les composants suivants :
Commande de lève-glace avant gauche -E40-
Commande de lève-glace arrière gauche, conducteur -E53-
Commande de lève-glace arrière droit, conducteur -E55-
Commande de lève-glace avant droit, conducteur -E81-
Touche de sécurité enfants -E318-
Éclairage pour touche -L76-
  Nota
Il n'est pas possible de remplacer les composants susmentionnés individuellement.
Sur les versions à 2 portes, sont intégrés à l'élément de commande des lève-glaces, côté conducteur, les composants suivants :
Commande de lève-glace avant gauche -E40-
Commande de lève-glace avant droit, conducteur -E81-
Éclairage pour touche -L76-
  Nota
Il n'est pas possible de remplacer les composants susmentionnés individuellement.
Dépose :
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.

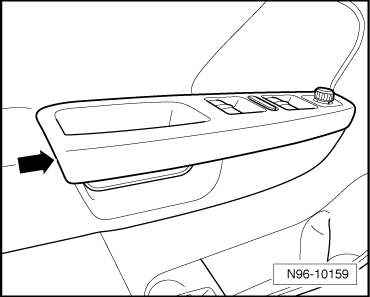

-  Extraire avec précaution le cadre de montage du revêtement de porte en faisant levier avec la cale de démontage -VAS 3409- ou un tournevis -flèche-.

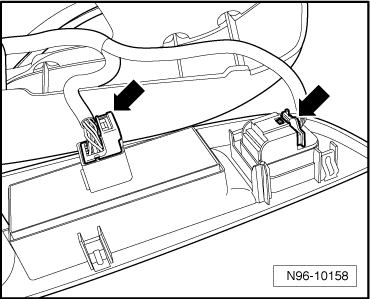

-  Débrancher les connecteurs -flèches-.

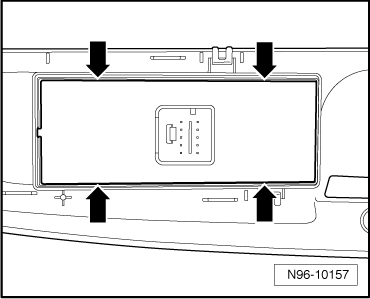

-  Déverrouiller les ergots de fixation -flèches- et retirer la commande du cadre de montage.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
