Véhicules équipés d'accoudoir central avant et de deux diffuseurs d'air dans la console centrale : dépose
|

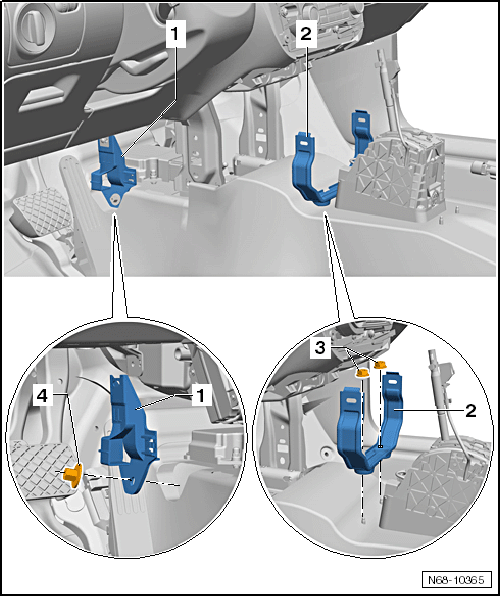

| - | Dévisser les deux écrous -3- (8 Nm) et retirer l'équerre de fixation de console centrale -2-. |
| - | Dévisser les deux écrous -4- (2,5 Nm) et retirer l'équerre de fixation gauche du revêtement de zone de plancher -1-. |
Nota| La dépose de l'équerre de fixation droite du revêtement de zone de plancher s'effectue de façon identique. |
Équerre de fixation de console centrale : dépose et repose (Golf 2004 ►)
