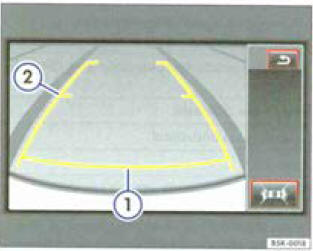

Fig. 142 À l'écran : lignes repéres statiques de l'espace de stationnement
derriére le véhicule.
Lisez d'abord les informations d'introduction et les consignes de sécurité à la et tenez-en compte.
Aide à l'orientation : vue d'ensemble
|
Coloris |
Signification des lignes-repères projetées sur l'écran a) fig. 142 |
| 1, jaune | Distance de sécurité : zone inférieure à 40 cm à l'arriére du véhicule sur la chaussée |
| 2, jaune | Allongement du véhicule vers l'arriére (légèrement élargi). Le trait
intermédiaire est situé
env. un mètre derrière le véhicule sur la chaussée. La zone représentée se termine env. deux mètres derrière le véhicule sur la chaussée |
a) Toutes les indications de distances données pur les lignès-repères s'appliquent à un véhicule se trouvant à l'horizontale.
Monoeuvres de stationnement
Conseils d'utilisationCompresseur de climatiseur sans embrayage électromagnétique avec
accouplement élastique en torsion
Le compresseur de climatiseur est directement entraîné par
la pompe à palettes de direction assistée.
L'arbre d'entraînement du compresseur de climatiseur est
doté d'une protection contre les surcharges entraînant un
cisaillement ...
Demi-arbre de roue gauche avec joint homocinétique (emmanché) : dépose et
repose
Outillage spécial, contrôleurs,
appareils de mesure et matériel nécessaires
Outil multifonctions -VW 771-
Extracteur -T10382-
...
Vue d'ensemble du montage
Prudence !
Le vilebrequin ne doit pas être déposé. Le seul
desserrage des vis des chapeaux de palier du vilebrequin
entraîne des déformations des paliers de vilebrequin du
bloc-cylindres. Ces déf ...
