Revue Technique Automobile Volkswagen Golf 5: Ventilateur de radiateur -V7- et ventilateur 2 de radiateur -V177- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Moteur - Refroidissement / Ventilateur de radiateur -V7- et ventilateur 2 de radiateur -V177- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

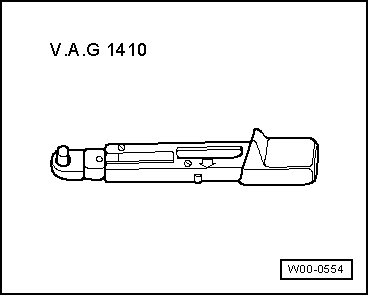

Clé dynamométrique -V.A.G 1410-
Dépose
Déposer le carénage d'insonorisation → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.

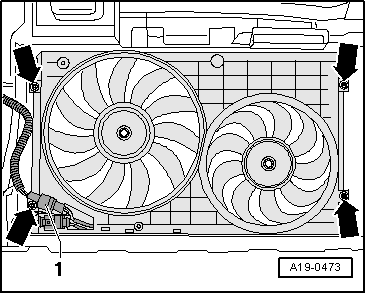

Débrancher le connecteur -1-.

Dévisser les vis de fixation de la hotte de guidage d'air -flèches-.
Retirer la hotte de guidage d'air par le bas.

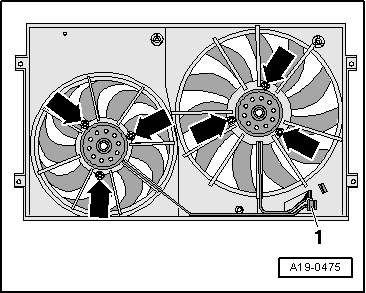

Débrancher le connecteur -1- et dégager les câbles.
Dévisser les écrous -flèches- et retirer les ventilateurs.
Repose
Pour la repose, procéder dans l'ordre inverse de la dépose en tenant compte des éléments suivants :
Reposer la hotte de guidage d'air par le bas.
Couples de serrage → Chapitre
