Dépose

Lors du desserrage ou de la dépose et repose de câbles électriques, réaliser des esquisses ou des photos de manière à pouvoir parfaitement rétablir leur position de montage lors de la repose.
-  Déconnecter la batterie → Ã‰quipement électrique; Groupe de rép.27.
-  Déposer le tableau de bord → Chapitre.
Golf 2009 â–º
-  Déposer le diffuseur d'air au plancher côté conducteur  → Chauffage, climatiseur; Groupe de rép.80.
-  Déposer le support de sac gonflable de genou (Golf 2009 â–º), véhicules avec direction à droite → Chapitre.
Tous les véhicules
-  Déposer les bras d'essuie-glace → Ã‰quipement électrique; Groupe de rép.92.
-  Déposer le cache du caisson d'eau → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.

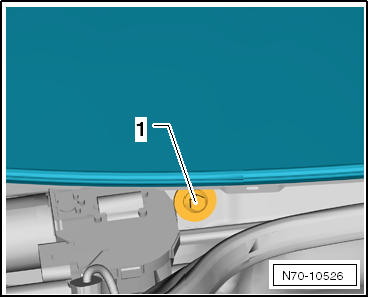

-  Dans le caisson d'eau, desserrer la vis -1- de cinq à six tours (20 Nm).

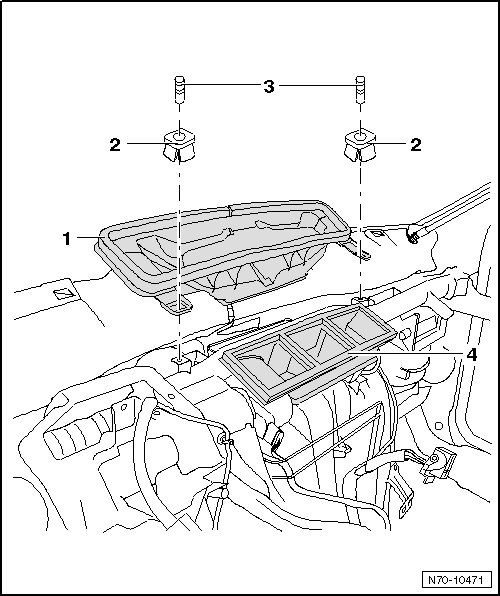

-  Expulser les deux goupilles expansibles -3- par le haut.
-  Extraire les deux rivets expansibles -2-.
-  Retirer les éléments intermédiaires -1- et -4- de l'appareil de chauffage et de climatisation.

  Nota
Lors de la dépose de la traverse, tenir compte de la position des câbles électriques et de leur fixation ; effectuer le cas échéant des esquisses ou des photos !

-  Débrancher le câblage -1- de la bobine de lecture d'antidémarrage -D2-.
-  Retirer la colonne de direction de la traverse → Suspension, essieux, direction; Groupe de rép.48
-  En fonction de l'équipement du véhicule, détacher les câbles électriques de la traverse.
  Nota
Tenir compte de la position des câbles électriques et de leur fixation ; effectuer le cas échéant des esquisses ou des photos !

-  Dévisser respectivement à droite et à gauche les deux vis -1- et -2- (20 Nm).

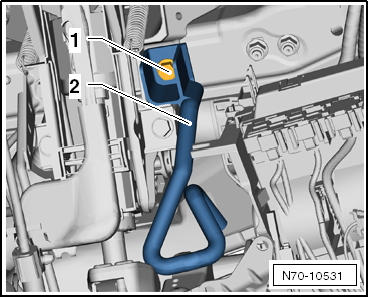

-  Dévisser la vis -1- (20 Nm) située au-dessus de la pédale de frein et retirer le contrefort -2-.

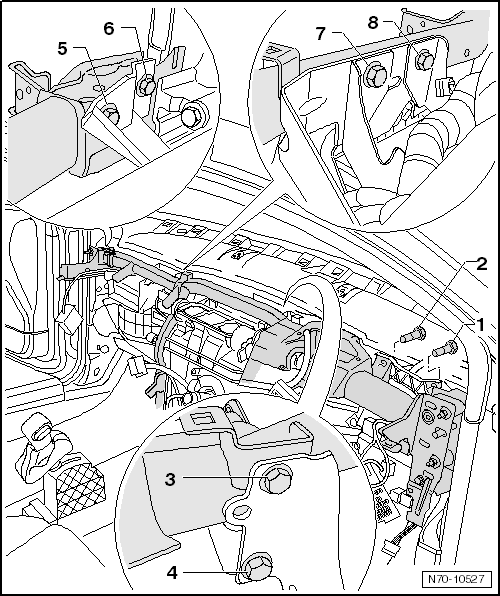

-  Dévisser les vis -1- et -2- (4,5 Nm).
-  Dévisser les deux vis -3- et -4- (9 Nm).
-  Dévisser les vis -5- et -6- (4,5 Nm).
-  Dévisser les deux vis -7- et -8- (9 Nm).

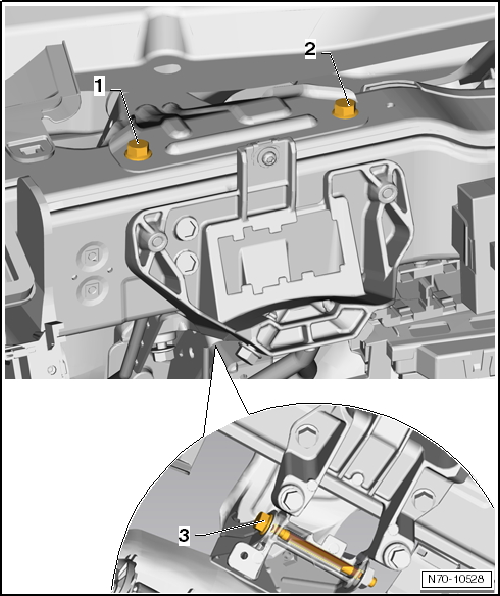

-  Dévisser les deux vis -1- et -2- (20 Nm).
-  Dévisser la vis -3- (20 Nm).

  Nota

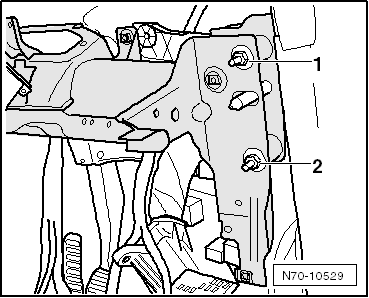

À l'aide d'une pointe à tracer, repérer dans la zone des écrous -1- et -2- la position latérale et en hauteur de la traverse dans le véhicule.

-  Dévisser les écrous -1- et -2- (20 Nm) côté conducteur.
  Nota

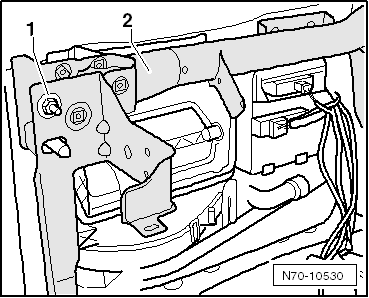

À l'aide d'une pointe à tracer, repérer dans la zone de l'écrou -1- la position latérale et en hauteur de la traverse dans le véhicule.


-  Dévisser l'écrou -1- (20 Nm) côté passager avant.
-  En fonction de l'équipement du véhicule, retirer les fixations des câblages de la traverse.
-  Avec l'aide d'un second mécanicien, soulever avec précaution la traverse -2- et l'extraire du véhicule.


Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Avant de visser la traverse, l'ajuster dans le véhicule en fonction des repères apposés lors de la dépose.
