Revue Technique Automobile Volkswagen Golf 5: Piston d'étrier de frein FNR-G : dépose et repose
| Outillage spécial, contrôleurs,
appareils de mesure et auxiliaires nécessaires |
|
|
|

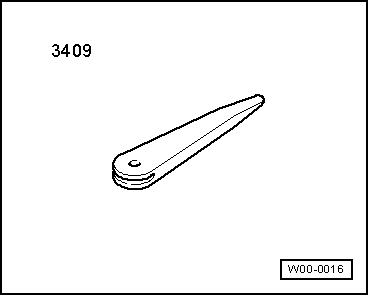

| Cale de démontage -3409- |
|
|
|

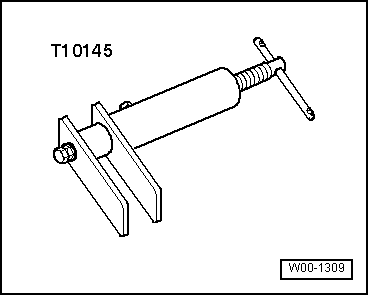

| Dispositif à repousser les pistons -T 10145- |
|
|
|

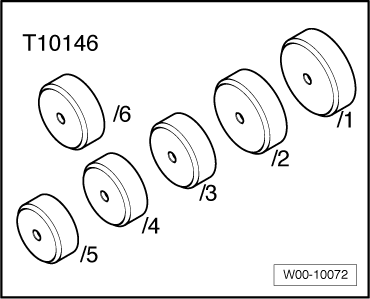

| Outil de montage pour capuchons de protection -T 10146/6- |
|
|
|
Dépose
| Expulser le piston hors de l'étrier de frein à l'air
comprimé. |
|
|
|
| Placer une plaque de bois dans le logement pour éviter
d'endommager le piston. |
| - |

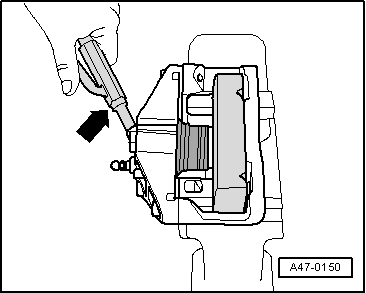

Désolidariser le capuchon de protection de l'étrier de frein
en faisant levier avec la cale de montage 3409. |
|
|
|
| - |

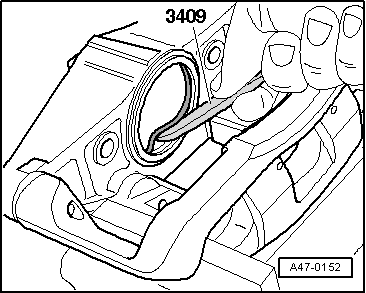

Retirer la bague-joint à l'aide de la cale de démontage
3409. |
| Veiller à ce que la surface du cylindre ne soit pas
endommagée lors de la dépose. |
|
|
|
Repose
| Les surfaces du piston et de la bague-joint ne doivent être
nettoyées qu'à l'alcool, puis séchées. |
| - |
Enduire le piston et la bague-joint d'une mince couche de
pâte de montage G 052 150 A2 avant de les mettre en place. |
|
|
|
| - |

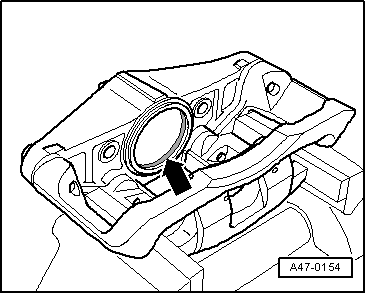

Mettre en place la bague-joint dans l'étrier de frein. |
|
|
|
| - |

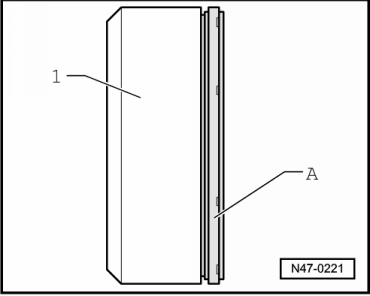

Mettre en place le capuchon de protection
-A- dans l'outil de montage
T10146/1 -1-. |
|
|
|
| - |

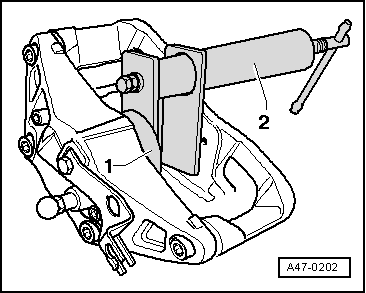

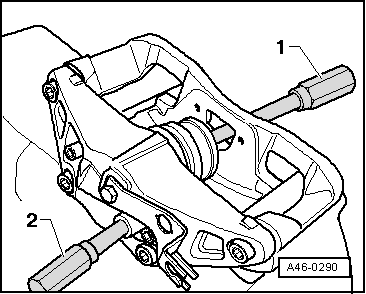

À l'aide de l'outil de montage -1-
et du dispositif à repousser les pistons
-2-, enfoncer le capuchon de protection sur l'étrier de
frein de telle manière que le capuchon porte sur l'étrier de
frein sur tout le pourtour. |
| Contrôler le positionnement du capuchon de protection : |
| - |
Il ne doit plus être possible de retirer le capuchon de
protection de l'étrier de frein à la main. |
|
|
|
| - |
À l'aide d'une rallonge et d'une douille
-1-, appliquer légèrement le piston
contre le capuchon de protection, puis maintenir le piston dans
cette position. |
| Ne pas placer le piston de biais afin d'éviter des
endommagements sur le manchon d'étanchéité. |
| - |
Gonfler le capuchon de protection à l'air comprimé (3 bars
maxi) -2-. Le capuchon de
protection s'engage alors sur le piston. |
| - |
Enfoncer le piston à la main dans l'étrier de frein et finir
éventuellement de l'enfoncer légèrement avec le dispositif Ã
repousser les pistons. |
| La lèvre d'étanchéité extérieure du capuchon de protection
s'engage alors dans la gorge du piston. |
|
|
|
En cas de travaux de remise en état, poser un ensemble de réparation
complet.
Le nettoyage des freins ne doit être réalisé qu'avec de l'alcool Ã
brûler.
...
En cas de travaux de remise en état, poser un ensemble de
réparation complet.
Le nettoyage des freins ne doit être réalisé qu'avec de
...
