Revue Technique Automobile Volkswagen Golf 5: Traverse/tableau de bord : dépose et repose (véhicules avec direction à gauche)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Revêtements, insonorisants / Tableau de bord / Traverse/tableau de bord : dépose et repose (véhicules avec direction à gauche)

Dépose
Déconnecter la batterie → Ã‰quipement électrique; Groupe de rép.27.
-  Déposer le tableau de bord → Chapitre.
Golf 2009 â–º
-  Déposer le support de sac gonflable de genou (Golf 2009 â–º), véhicules avec direction à droite → Chapitre.
Tous les véhicules
-  Déposer les bras d'essuie-glace → Ã‰quipement électrique; Groupe de rép.92.
-  Déposer le cache du caisson d'eau → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.

-  Dévisser la vis -1- dans le cache du caisson d'eau (20 Nm).

-  Expulser les deux goupilles expansibles -3- par le haut.
-  Extraire les deux rivets expansibles -2-.
-  Retirer les éléments intermédiaires -1- et -4- de l'appareil de chauffage et de climatisation.

  Nota
Lors de la dépose de la traverse, tenir compte de la position des câbles électriques et de leur fixation ; effectuer le cas échéant des esquisses ou des photos !

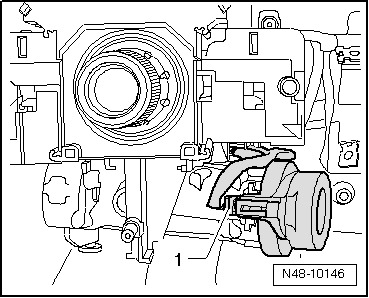

-  Débrancher le câblage -1- de la bobine de lecture d'antidémarrage -D2-.
-  Retirer la colonne de direction de la traverse → Suspension, essieux, direction; Groupe de rép.48

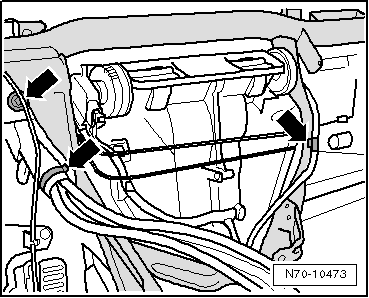

-  Détacher les câblages de la traverse -flèches-.

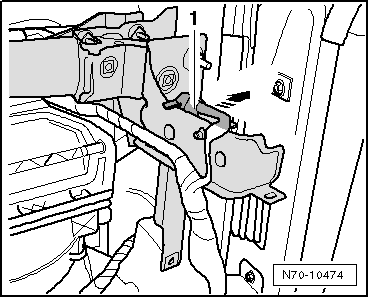

-  Dégager de la traverse -flèche- le support de câble -1- des deux côtés du véhicule.

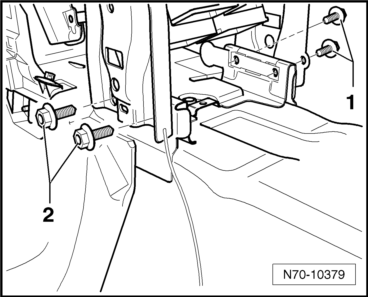

-  Dévisser respectivement à droite et à gauche les deux vis -1- et -2- (20 Nm).

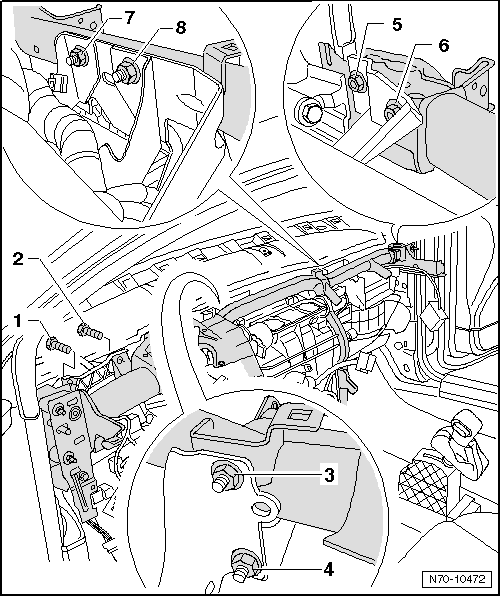

-  Dévisser les vis -1- et -2- (4,5 Nm).
-  Dévisser les deux écrous -3- et -4- (9 Nm).
-  Dévisser les vis -5- et -6- (4,5 Nm).
-  Dévisser les deux écrous -7- et -8- (8 Nm).

  Nota
À l'aide d'une pointe à tracer, repérer dans la zone des écrous -1- et -2- la position latérale et en hauteur de la traverse dans le véhicule.

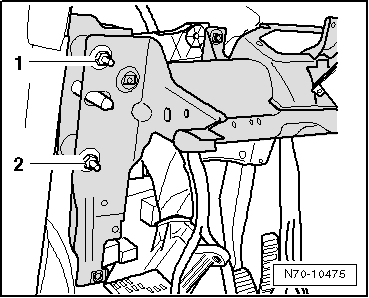

-  Dévisser les deux écrous -1- et -2- (20 Nm) côté conducteur.
  Nota
À l'aide d'une pointe à tracer, repérer dans la zone de l'écrou -2- la position latérale et en hauteur de la traverse dans le véhicule.

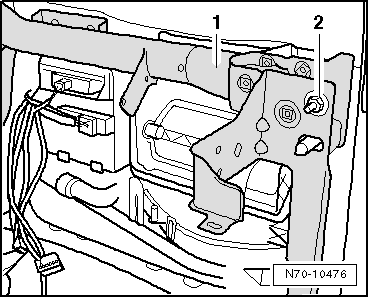

-  Dévisser l'écrou -2- (20 Nm) côté passager avant.
-  En fonction de l'équipement du véhicule, retirer les fixations des câblages de la traverse.
-  Tirer la traverse -1- d'environ 2 cm vers l'arrière.

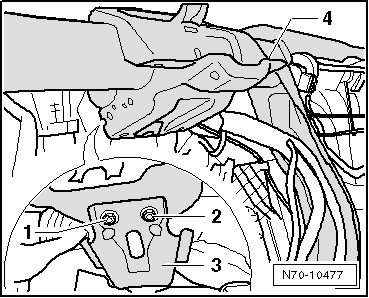

-  Dévisser les vis -1- et -2- (9 Nm).
-  Retirer la tôle d'appui -3- de la traverse -4-.
  Nota
Lors de la dépose de la traverse, tenir compte de la position des câbles électriques et de leur fixation ; effectuer le cas échéant des esquisses ou des photos !
-  Avec l'aide d'un second mécanicien, soulever avec précaution la traverse -4- et l'extraire du véhicule.


Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Avant de visser la traverse, l'ajuster dans le véhicule en fonction des repères apposés lors de la dépose.
