Revue Technique Automobile Volkswagen Golf 5: Transmetteur de régime moteur -G28- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Equipage mobile, pistons / Flasques d'étanchéité et volant-moteur/plateau d'entraînement / Transmetteur de régime moteur -G28- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

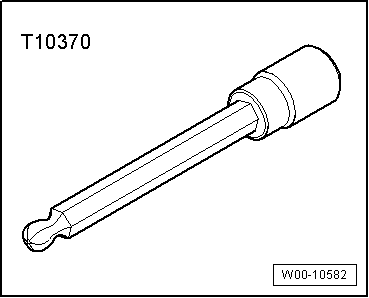

Douille -T10370-
Dépose
L'emplacement de montage du transmetteur de régime-moteur se trouve en dessous de la tubulure d'admission sur le flasque d'étanchéité de vilebrequin côté volant-moteur.

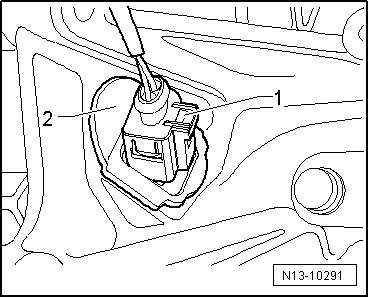

-  Débrancher le connecteur électrique -1- du transmetteur de régime moteur -G28-.
-  Retirer le joint -2- du bloc-cylindres et déposer le transmetteur de régime moteur -G28- avec l'embout -T10370-.
Repose
-  Reposer le transmetteur de régime moteur -G28- et serrer la vis de fixation à 5 Nm.
La suite de l'assemblage s'effectue de façon similaire dans l'ordre inverse de la dépose.
