Revue Technique Automobile Volkswagen Golf 5: Transmetteur d'indicateur de niveau de carburant G : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Alimentation, accélér, commande / Système d'alimentation en carburant : remise en état (Golf, Golf Plus, Eos) / Transmetteur d'indicateur de niveau de carburant G : dépose et repose

  Nota
Mise en service progressive d'unités de refoulement du carburant avec transmetteurs d'indicateur de niveau de carburant -G- modifiés.
Déposer (ancienne version)
-  Déposer l'unité de refoulement du carburant → Chapitre.

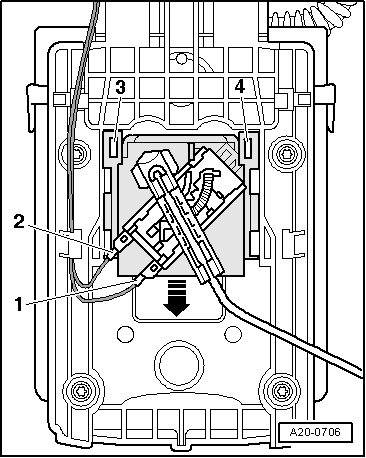

-  Déverrouiller les fiches des câbles -1- et -2- et les débrancher.
-  Soulever les languettes de retenue -3- et -4- avec un tournevis et retirer le transmetteur de niveau de carburant par le bas -flèche-.
Reposer (ancienne version)
-  Mettre en place le transmetteur d'indicateur de niveau de carburant dans les guides de l'unité de refoulement en carburant et l'enfoncer vers le haut jusqu'à ce qu'il s'encliquette.
-  Brancher les fiches et vérifier qu'elles sont bien encliquetées.
-  Reposer l'unité de refoulement en carburant → Chapitre.
Déposer (nouvelle version)
-  Déposer l'unité de refoulement du carburant → Chapitre.

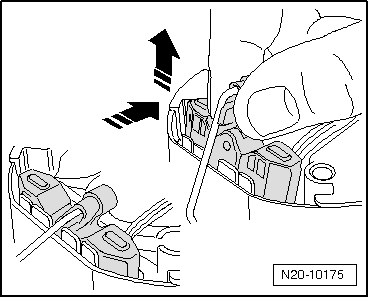

-  Tirer le transmetteur d'indicateur de niveau de carburant -G- légèrement vers le côté et en même temps vers le haut.

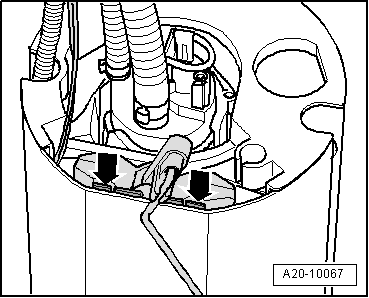

-  S'il n'est pas possible de déverrouiller le transmetteur de cette manière, il faut de plus pousser les languettes de retenue -flèches- quelque peu vers le côté.
-  Noter les appariements des couleurs des câbles pour la repose.

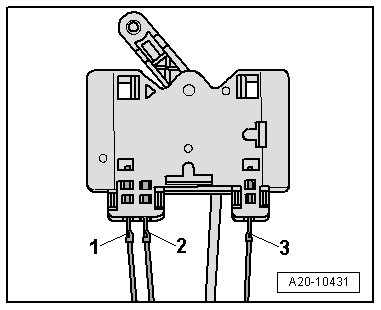

-  Déverrouiller les connecteurs électriques -1...3- et les débrancher. Plier ensuite les crochets d'arrêt des fiches vers l'arrière.
Reposer (nouvelle version)

-  Brancher les fiches -1 à 3-. Tenir compte des couleurs.
-  Contrôler la bonne fixation des fiches en tirant dessus.
-  Mettre en place le transmetteur d'indicateur de niveau de carburant -G- dans le guide de l'unité de refoulement du carburant et l'enfoncer jusqu'à ce qu'il s'encliquette.
-  Reposer l'unité de refoulement du carburant → Chapitre.
