Revue Technique Automobile Volkswagen Golf 5: Console centrale, modèle Highline : dépose et repose (Golf 2009 ►)
Dépose
|
Couper le contact d'allumage. |
Véhicules à boîte automatique |
- |
Détacher le soufflet de levier de vitesses du cache
→ Groupe de rép.37. |
Véhicules avec boîte mécanique et boîte à double embrayage |
- |
Détacher le soufflet de levier de vitesses du cache
→ Groupe de rép.34. |
- |
Déposer le revêtement de frein à main
→ Groupe de rép.46. |
- |
Déposer l'écran central de tableau de bord (Golf 2009 ►)
→ Chapitre |
- |
Déposer l'écran, unité de commande de climatisation/unité de
commande de chauffage (Golf 2009 â–º)
→ Chapitre |
- |
Déposer le cache central (Golf 2009 ►)
→ Chapitre |
|
|
|

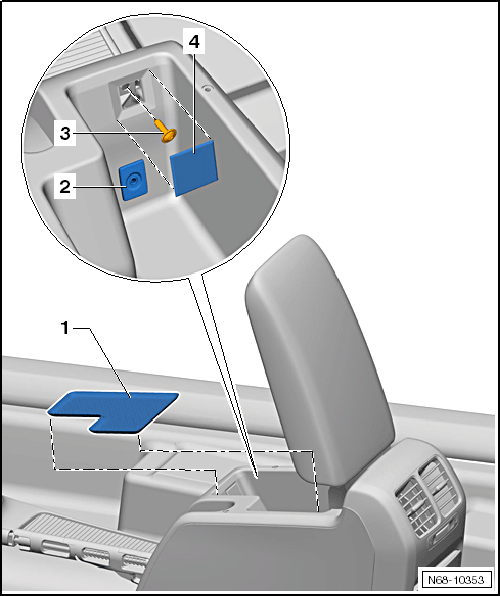

Véhicules sans changeur de CD |
- |
Extraire le tapis de fond de rangement -1-
du rangement. |
- |
Déposer, si le véhicule en est équipé, la " prise AUX-In "-2-
→ Communication; Groupe de rép.91 |
- |
Déclipser le couvercle -4- des
logements situés dans le rangement. |
- |
Dévisser la vis -3- (1,5 Nm). |

Véhicules équipés d'un changeur de CD |
- |
Déposer le changeur de CD -1-
→ Communication; Groupe de rép.91 |
- |
Extraire le tapis de fond de rangement -2-
du rangement. |
- |
Dévisser la vis -3- (1,5 Nm). |

- |

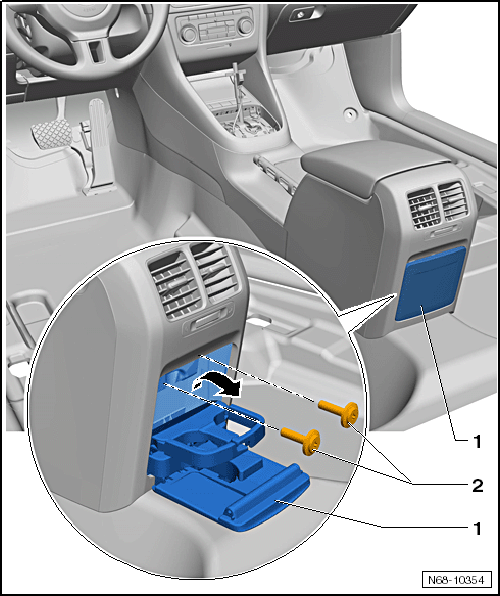

Ouvrir le porte-boissons -1- et
dévisser les deux vis -2- (1,5 Nm). |
- |
Extraire le porte-boissons de la console centrale. |
Nota
Lors de sa repose, le porte-boissons doit être mis en place fermé,
d'abord en bas, dans la console centrale. Il faut ensuite l'ouvrir et
reposer les deux vis -2-. |

- |

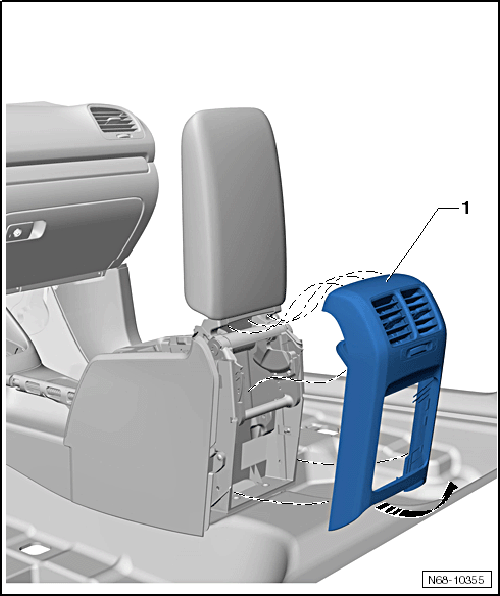

Retirer -flèche- la partie inférieure
de l'écran -1- de ses logements. |
- |
Dégager la partie supérieure de l'écran de ses logements situés dans
la console centrale. |

- |

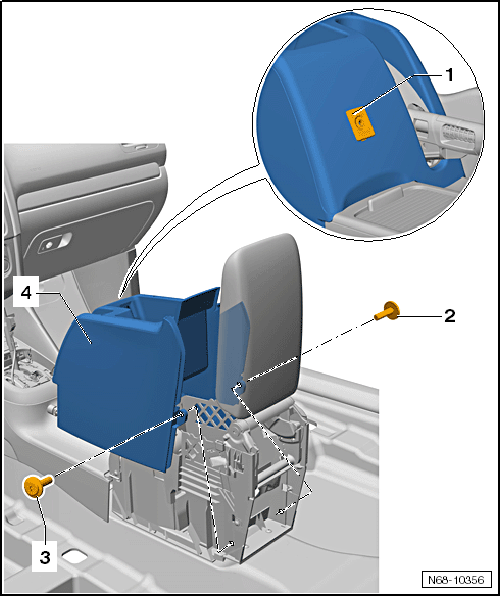

Déposer, si le véhicule en est équipé, la " prise AUX-In "-1-
→ Communication; Groupe de rép.91. |
- |
Dévisser les vis -2- et
-3- (1,5 Nm). |
- |
Dégager la partie inférieure de la rallonge
-4- de ses fixations. |

- |
Détacher de la console centrale l'insonorisant de commande des
vitesses -3- (uniquement véhicules avec
boîte de vitesses mécanique). |
- |
Dévisser les deux vis -2- (1,5 Nm). |
Nota

- |
Dévisser la vis -1- (1,5 Nm). |
- |
Retirer le revêtement gauche de zone de plancher
-2- de ses logements. |
Nota
La dépose du revêtement droit de zone de plancher s'effectue de
façon identique. |
Lors de la repose, veiller à ce que le revêtement, la zone du
plancher -2- soient tout d'abord mis en
place dans le logement -3-. |

- |
Extraire le tapis de fond de rangement -4-
du rangement. |
- |
Dévisser la vis -5- (1,5 Nm). |
- |
Dévisser les deux vis -3- (1,5 Nm). |
- |
Dévisser les deux vis -2- (1,5 Nm). |
- |
Extraire le cache de la console centrale -1-
dans le sens de la -flèche-. |
Nota
Lors de la repose, les vis doivent être mises en place dans l'ordre
-2-, -5- et
-3-. |

- |

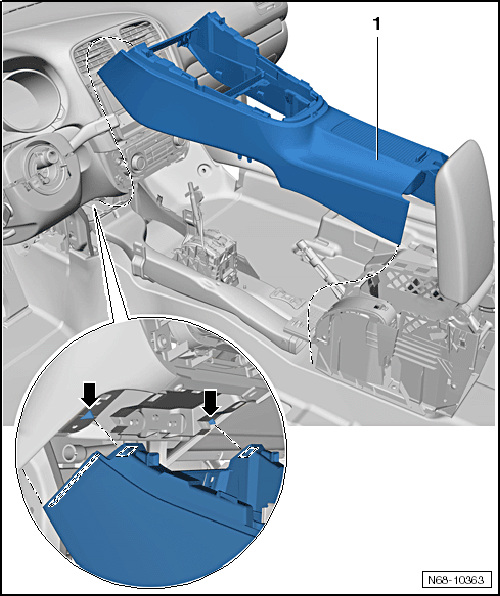

Retirer la console centrale -1- du
véhicule. |
Nota
Lors de la repose, veiller à ce que la console centrale
-1- s'encliquette dans les logements situés
dans le tableau de bord -flèches-. |

- |

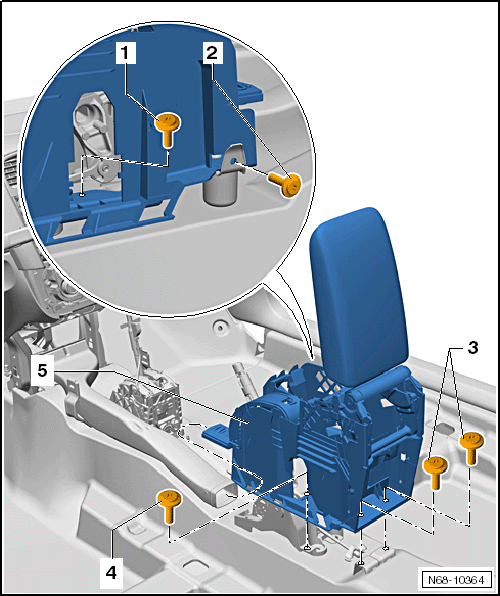

Dévisser les vis -1-,
-2-, -3- et
-4- (1,5 Nm). |
- |
Sortir le support de revêtement de console centrale
-5- du véhicule. |
