Revue Technique Automobile Volkswagen Golf 5: Système intégré d'autoradio et de navigation " RNS MFD 2 DVD " : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Système intégré d'autoradio et de navigation " RNS MFD 2 DVD ", pour véhicules destinés aux USA et au Canada / Système intégré d'autoradio et de navigation " RNS MFD 2 DVD " : vue d'ensemble

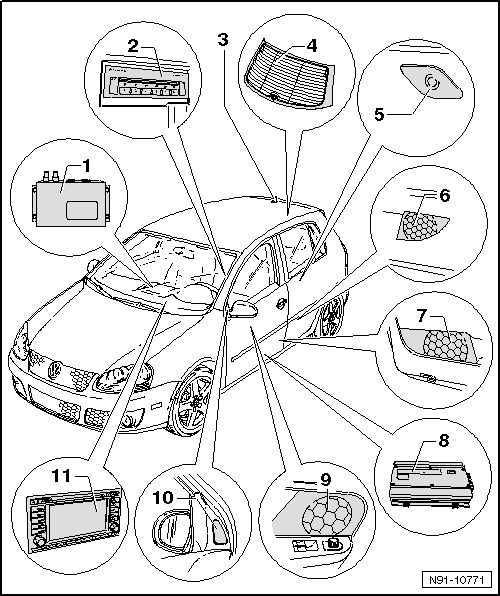

1 -  Syntoniseur de radio numérique satellitaire -R190-
En option
Sous le siège avant droit
Plus d'indications au chapitre Syntoniseur de radio numérique satellitaire → Chapitre.
2 -  Changeur de CD -R41-
Changeur de 6 CD
Dans la console centrale
Plus d'informations au chapitre Changeur de CD → Chapitre.
3 -  Antenne de syntoniseur de satellite -R172-
En option
À l'arrière sur le pavillon
En option aussi pour le système de navigation et le téléphone.
Sur les véhicules sans syntoniseur de satellite, l'antenne utilisée est l'antenne de téléphone, de système de navigation, de chauffage stationnaire -R66-.
Plus d'indications au chapitre Systèmes d'antennes → Chapitre.
4 -  Antennes de glace
Dans la glace arrière, pour réception radio
Plus d'indications au chapitre Systèmes d'antennes → Chapitre.
5 -  Haut-parleur d'aigus arrière droit -R16- et haut-parleur d'aigus arrière gauche -R14-
Dans les revêtements latéraux arrière gauche et droit
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
6 -  Haut-parleur de graves arrière droit -R17- et haut-parleur de graves arrière gauche -R15-
Dans les revêtements latéraux gauche et droit
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
7 -  Haut-parleur de graves avant droit -R23- et haut-parleur de graves avant gauche -R21-
Dans les revêtements de portes avant gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
8 -  Amplificateur -R12-
En option
Sous le siège avant gauche
D'autres indications figurent au chapitre Amplificateur d'équipement de sonorisation → Chapitre.
9 -  Haut-parleur de médiums avant droit -R104- et haut-parleur de médiums avant gauche -R103-
Dans les revêtements de portes avant gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
10 -  Haut-parleur d'aigus avant droit -R22- et haut-parleur d'aigus avant gauche -R20-
Dans le triangle de rétroviseur des portes avant gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
11 -  Calculateur avec unité d'affichage pour autoradio et système de navigation -J503-
Ici : " RNS MFD 2 DVD "
Déposer et reposer, Golf, → Chapitre Déposer et reposer, Golf Plus, → Chapitre.
Vue d'ensemble des connecteurs, → Chapitre
Description générale
Le système intégré d'autoradio et de navigation " RNS MFD 2 DVD " associe les fonctions d'un système de navigation à celles d'un autoradio RDS de grande qualité ...

Connecteurs du système intégré d'autoradio et de navigation " RNS MFD 2 DVD " : vue d'ensemble
1 -  Connecteur multibroche 1, 18 raccords Bornage → Chapitre 2 -  Connecteur 2 Raccord d'antenne du sy ...
