Revue Technique Automobile Volkswagen Golf 5: Connecteurs du système intégré d'autoradio et de navigation " RNS MFD 2 DVD " : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Système intégré d'autoradio et de navigation " RNS MFD 2 DVD ", pour véhicules destinés aux USA et au Canada / Connecteurs du système intégré d'autoradio et de navigation " RNS MFD 2 DVD " : vue d'ensemble

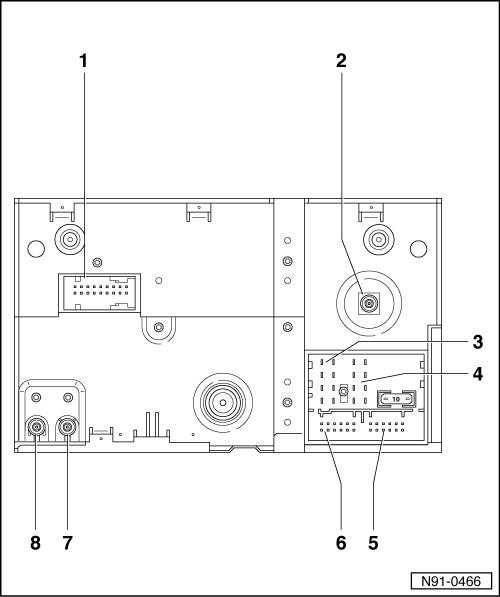

1 -  Connecteur multibroche 1, 18 raccords
Bornage → Chapitre
2 -  Connecteur 2
Raccord d'antenne du système de navigation
Bornage → Chapitre
3 -  Connecteur multibroche 3, 8 raccords
Bornage → Chapitre
4 -  Connecteur multibroche 4, 8 raccords
Bornage → Chapitre
5 -  Connecteur multibroche 5, 12 raccords
Bornage → Chapitre
6 -  Connecteur multibroche 6, 12 raccords
Bornage → Chapitre
7 -  Connecteur 7
Raccord d'antenne
Raccord reliant le câble d'antenne à l'antenne de glace arrière.
Bornage → Chapitre
8 -  Connecteur 8
Raccord d'antenne
Raccord reliant le câble d'antenne à l'antenne de glace arrière.
Bornage → Chapitre

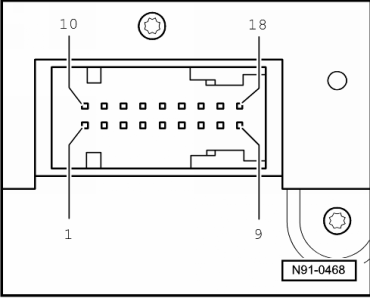

Connecteur multibroche 1, 18 raccords, pour entrées vidéo et BF

  Nota
Ce connecteur a une affectation seulement si le véhicule est équipé de l'option " syntoniseur TV ".
1 -  Libre
2 -  Signal audio, négatif
3 -  Signal audio, négatif
4 -  Blindage, négatif
5 -  Signal vidéo, négatif
6 -  Signal de commutation vidéo
7 -  Signal vidéo, négatif
8 -  Signal vidéo, négatif
9 -  Signal vidéo, négatif
10 -  Libre
11 -  Signal audio gauche, entrée, positif
12 -  Signal audio droit, entrée, positif
13 -  Blindage, négatif
14 -  Synchronisation des signaux d'images verticaux et horizontaux
15 -  50 Hz / 60 Hz
16 -  Entrée de signal d'image bleue
17 -  Entrée de signal d'image verte
18 -  Entrée de signal d'image rouge

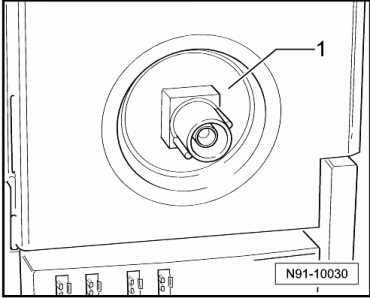

Connecteur 2

1 -  Raccord de couleur bleue pour signal d'entrée d'antenne " navigation "

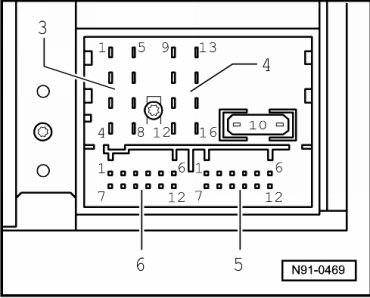

Connecteur multibroche 3, 8 raccords, pour sorties de haut-parleurs

  Nota
Si le système intégré d'autoradio et de navigation embarqué est doté en plus d'un amplificateur, alors ces sorties de haut-parleurs sont utilisées comme signaux d'entrée de l'amplificateur.
1 -  Haut-parleur arrière droit, positif
2 -  Haut-parleur avant droit, positif
3 -  Haut-parleur avant gauche, positif
4 -  Haut-parleur arrière gauche, positif
5 -  Haut-parleur arrière droit, négatif
6 -  Haut-parleur avant droit, négatif
7 -  Haut-parleur avant gauche, négatif
8 -  Haut-parleur arrière gauche, négatif


Connecteur multibroche 4, 8 raccords, pour câbles d'alimentation en tension et bus de données CAN

9 -  Bus CAN High
10 -  Bus CAN Low
11 -  Mise en veille silencieuse de la radio (en cas d'utilisation du téléphone)
12 -  Alimentation en tension, négatif, borne 31
13 -  Raccord pour mise en marche/arrêt asservis à la clé de contact (contact S)
14 -  Contact d'alarme antivol (optionnel)
15 -  Alimentation en tension, positif, borne 30
16 -  Signal de commande du codage antivol, SAFE


Connecteur multibroche 5, 12 raccords, pour signaux téléphoniques et signaux de sortie du préamplificateur

  Nota
Ce connecteur a une affectation seulement si le véhicule est équipé de l'option " installation téléphonique ".
1 -  Libre
2 -  Libre
3 -  Ligne sortie, gauche
4 -  Libre
5 -  Système de navigation voix, instruction de conduite, positif
6 -  Signal d'entrée audio du téléphone, TEL, négatif
7 -  Libre
8 -  Sortie ligne, négatif
9 -  Ligne sortie, droite
10 -  Libre
11 -  Système de navigation voix, instruction de conduite, négatif
12 -  Signal d'entrée audio du téléphone, TEL, positif


Connecteur multibroche 6, à 12 raccords, pour commande du changeur de CD, signaux d'entrée audio de CD et syntoniseur de radio numérique satellitaire

Ce connecteur est affecté à l'option " syntoniseur de radio numérique satellitaire " seulement si ce syntoniseur est monté. Le changeur de CD est monté de série.
1 -  Entrée Syntoniseur de radio numérique satellitaire, audio gauche
2 -  Changeur de CD, canaux droit et gauche, masse audio
3 -  Entrée syntoniseur de radio numérique satellitaire, masse audio
4 -  Changeur de CD, alimentation en tension, positif, borne 30
5 -  Entrée syntoniseur de radio numérique satellitaire, positif permanent, borne 30
6 -  Changeur de CD, DATA OUT (échange de données pour la commande du changeur de CD, du système intégré d'autoradio et de navigation vers le changeur de CD)
7 -  Entrée syntoniseur de radio numérique satellitaire, audio droit
8 -  Changeur de CD, canal gauche audio, CD/L
9 -  Changeur de CD, canal droit audio, CD/R
10 -  Changeur de CD, signal de commande
11 -  Changeur de CD, DATA IN (échange de données pour la commande du changeur de CD, du changeur de CD vers le système intégré d'autoradio et de navigation)
12 -  Changeur de CD, CLOCK (protocole de vérification du flux de données)


Connecteurs 7 et 8, raccords d'antennes

  Nota
Le système intégré d'autoradio et de navigation est doté de la fonction Diversity (antennes) pour la réception radio par voie terrestre. Les deux raccords d'antennes sont des entrées de signal. Le système intégré d'autoradio et de navigation analyse en permanence de laquelle des deux antennes de glace raccordées vient le meilleur signal de réception. La commutation s'effectue sur l'antenne captant le meilleur signal. Ceci est inaudible pour l'utilisateur.
1 -  Raccord transparent pour signal d'entrée d'antenne pour réception radio par voie terrestre
2 -  Raccord beige pour signal d'entrée d'antenne pour réception radio par voie terrestre
