Revue Technique Automobile Volkswagen Golf 5: Système d'antennes 06.05 ► pour autoradios ou systèmes intégrés d'autoradio et de navigation (avec équipement pour téléphone et démarrage à distance du chauffage stationnaire) : vue d'ensembl

Revue Technique Automobile Volkswagen Golf 5 / Communication / Systèmes d'antennes / Système d'antennes 06.05 ► pour autoradios ou systèmes intégrés d'autoradio et de navigation (avec équipement pour téléphone et démarrage à distance du chauffage stationnaire) : vue d'ensembl

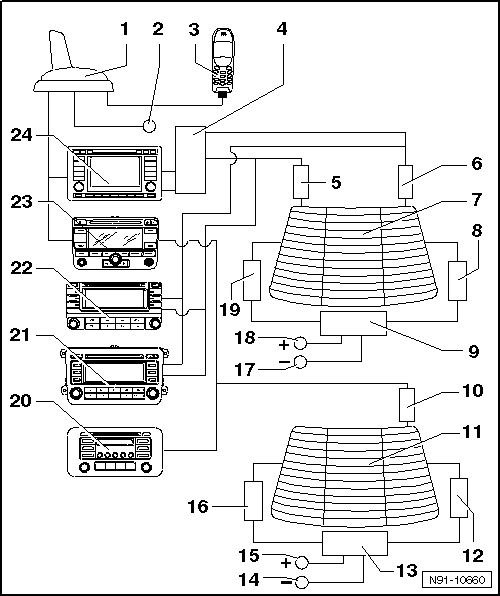

1 -  Antenne -R11-
Antenne de pavillon pour système de navigation, téléphone et démarrage à distance du chauffage stationnaire
À l'arrière sur le pavillon
Déposer et reposer → Chapitre
2 -  Raccord d'antenne pour démarrage à distance du chauffage stationnaire
3 -  Raccord de téléphone mobile -R54-
4 -  Calculateur de sélection d'antenne -J515-
Monté uniquement en liaison avec le calculateur avec unité d'affichage pour autoradio et système de navigation -J503-" RNS MFD 2 " avec lecteur de CD
5 -  Amplificateur d'antenne -R24-
Pour la réception FM
Déposer et reposer → Chapitre
Déposer et reposer, Golf Plus → Chapitre
6 -  Amplificateur d'antenne 2 -R111-
Pour la réception FM et AM
Déposer et reposer → Chapitre
Déposer et reposer, Golf Plus → Chapitre
7 -  Glace arrière avec deux raccords d'antennes
Pour réception radio FM et AM
8 -  Filtre de fréquence pour modulation de fréquence (FM) dans le câble positif -R179-
Dans le câblage
Permet d'éviter que les signaux d'antenne ne fassent court-circuit avec la masse.
9 -  Filtre de fréquence pour modulation d'amplitude (AM) -R177-
Intégrée au capot de coffre
Permet d'éviter que les signaux d'antenne ne fassent court-circuit avec la masse.
Déposer et reposer → Chapitre
10 -  Amplificateur d'antenne 2 -R111-
Pour la réception FM et AM
Déposer et reposer → Chapitre
Déposer et reposer, Golf Plus → Chapitre
11 -  Glace arrière avec un raccord d'antenne
Pour réception radio FM et AM
12 -  Filtre de fréquence pour modulation de fréquence (FM) dans le câble positif -R179-
Dans le câblage
Permet d'éviter que les signaux d'antenne ne fassent court-circuit avec la masse.
13 -  Filtre de fréquence pour modulation d'amplitude (AM) -R177-
Intégré au capot de coffre
Permet d'éviter que les signaux d'antenne ne fassent court-circuit avec la masse.
14 -  Alimentation en tension, dégivrage de glace arrière, négatif
15 -  Alimentation en tension, dégivrage de glace arrière, positif
16 -  Filtre de fréquence pour modulation de fréquence (FM) dans le câble négatif. -R178-
Dans le câblage
Permet d'éviter que les signaux d'antenne ne fassent court-circuit avec la masse.
17 -  Alimentation en tension, dégivrage de glace arrière, négatif
18 -  Alimentation en tension, dégivrage de glace arrière, positif
19 -  Filtre de fréquence pour modulation de fréquence (FM) dans le câble négatif. -R178-
Dans le câblage
Permet d'éviter que les signaux d'antenne ne fassent court-circuit avec la masse.
20 -  Autoradio -R-
Autoradio " R 100 "
Avec un seul câble d'antenne pour réception radio FM/AM, sans fonction Diversity
21 -  Autoradio -R-
Autoradio " RCD 500 "
Deux câbles d'antennes FM/AM. Sélection d'antenne (Diversity) de l'autoradio.
22 -  Autoradio -R-
Autoradio " RCD 300 "
Deux câbles d'antennes FM/AM. Sélection d'antenne (Diversity) de l'autoradio.
23 -  Calculateur avec unité d'affichage pour autoradio et système de navigation -J503-
Système intégré d'autoradio et de navigation " RNS 300 "
Avec un seul câble d'antenne pour réception radio FM/AM, sans fonction Diversity
Avec un câble d'antenne allant à l'antenne de pavillon pour le système de navigation
24 -  Calculateur avec unité d'affichage pour autoradio et système de navigation -J503-
Système intégré d'autoradio et de navigation " RNS MFD 2 " avec lecteur de CD
Système intégré d'autoradio et de navigation " RNS MFD 2 DVD " avec lecteur de DVD
Système intégré d'autoradio et de navigation " RNS 510 "
Système d'antennes 06.05 ► pour autoradios sans équipement pour téléphone ni démarrage à distance du chauffage stationnaire : vue d'ensemble
1 -  Antenne -R11- Antenne de pavillon avec tige pour réception radio FM/AM À l'arrière sur le pavillon 2 -  Am ...

Système d'antennes avec syntoniseur de satellite numérique pour véhicules destinés aux USA et au Canada : vue d'ensemble
1 -  Antenne de syntoniseur de satellite -R172- Montée sur le pavillon, à l'arrière Suivant l'équipement, pour système de navigation, t ...
