Revue Technique Automobile Volkswagen Golf 5: Calculateur de réglage du site des projecteurs -J431- : dépose et repose, USA et Canada

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Projecteurs à lampe(s) à décharge / Calculateur de réglage du site des projecteurs -J431- : dépose et repose, USA et Canada

Dépose :
-  Déposer la boîte à gants → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

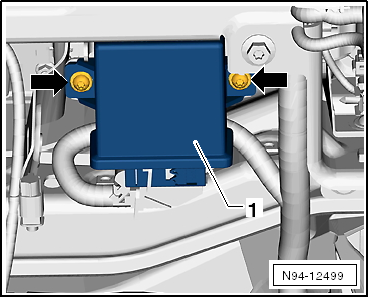

-  Dévisser les vis de fixation -flèches-.
-  Extraire le calculateur -1- de sa position de montage en tenant compte de la longueur des câbles raccordés.

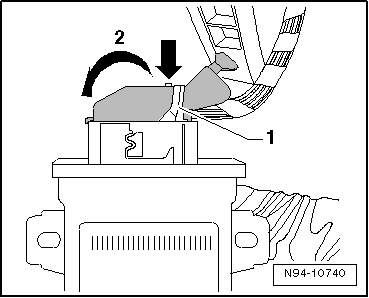

-  Appuyer sur l'ergot de sûreté -flèche-, faire pivoter l'étrier -1- dans le sens de la -flèche 2- et débrancher la fiche.
Repose :
Pour la repose, procéder dans l'ordre inverse de la dépose en tenant compte des éléments suivants :
  Nota
Après la repose d'un calculateur de réglage du site des projecteurs neuf, coder le calculateur → Chapitre et effectuer ensuite un réglage de base des projecteurs " Le Spécialiste et l'Entretien " : → Brochure.
-  Contrôler les différentes fonctions du projecteur.
-  Contrôle du réglage des projecteurs et rectification si nécessaire " Le Spécialiste et l'Entretien " : → Brochure.


Calculateur de réglage du site des projecteurs -J431- : codage

-  Coder le calculateur de réglage du site des projecteurs -J431- → Lecteur de diagnostic.
  Nota
En cas de codage du calculateur de réglage du site des projecteurs -J431-, effectuer un réglage de base des projecteurs une fois le calculateur codé → Brochure38.
