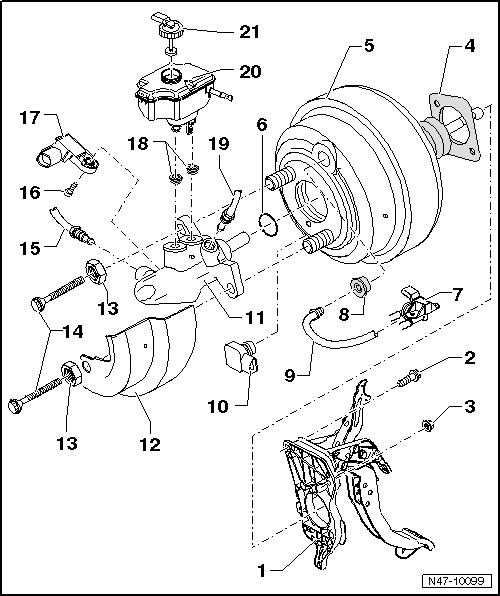

Revue Technique Automobile Volkswagen Golf 5: Servofrein/maître-cylindre : vue d'ensemble du montage (véhicules à direction à droite)

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / Freins- Comande hydraul., compensateur, servofrein / Servofrein/maître-cylindre / Servofrein/maître-cylindre : vue d'ensemble du montage (véhicules à direction à droite)

  Nota
N'utiliser que du liquide de frein frais. Tenir compte de l'inscription figurant sur le réservoir de liquide de frein.


1 -  Pédalier
2 -  Vis six pans, 25 Nm
3 -  Écrou six pans autoserreur, 25 Nm
Remplacer après chaque démontage.
4 -  Joint
pour servofrein
5 -  Servofrein
Sur les moteurs à essence, la dépression nécessaire est prélevée sur la tubulure d'admission.
Certains véhicules avec moteur à essence et boîte automatique sont équipés d'une pompe à dépression pour frein -V192- → Chapitre.
Sur les véhicules équipés d'un servofrein hydraulique, un transmetteur de dépression est monté → Chapitre
Sur les moteurs diesel, une pompe à vide est montée pour établir la dépression → Chapitre.
Contrôle du fonctionnement :
Le moteur étant à l'arrêt, appuyer plusieurs fois à fond sur la pédale de frein (la dépression régnant dans le servofrein est ainsi éliminée).
Maintenir alors la pédale de frein en position de freinage en exerçant une pression moyenne avec le pied et lancer le moteur. Si le servofrein fonctionne de façon impeccable, la pédale de frein doit nettement céder sous l'action du pied (assistance au freinage efficace).
Remplacer au complet en cas de dysfonctionnements (contrôler préalablement le système de dépression du servofrein → Chapitre)
Déposer et reposer → Chapitre
6 -  Bague-joint
7 -  Capteur de pression du servofrein -G294-
Sur les véhicules avec moteur FSI sans servofrein hydraulique
Déposer et reposer → Chapitre
8 -  Obturateurs d'étanchéité
Raccord pour le flexible de dépression
9 -  Flexible de dépression
mettre en place dans le servofrein
10 -  Transmetteur de dépression du servofrein -G483-
uniquement sur les véhicules équipés d'un servofrein hydraulique
Déposer et reposer → Chapitre
11 -  Maître-cylindre
Avec contacteur de feux stop -F- à partir de la semaine 45/05
Sur les véhicules construits avant la semaine 45/05, le contacteur de feux stop -F- se trouve sur la pédale de frein → Chapitre.
Appariement → Catalogue électronique de pièces de rechange (ETKA)
ne peut pas être remis en état. Procéder à son remplacement intégral en cas de dysfonctionnements.
Déposer et reposer → Chapitre
12 -  Tôle calorifuge
13 -  Écrou six pans, 50 Nm
14 -  Vis douze pans, 25 Nm
15 -  Conduite de frein, 14 Nm
Du maître-cylindre/circuit secondaire à l'unité hydraulique
16 -  Vis à empreinte Torx, 5 Nm
17 -  Contacteur de feux stop -F-
contacteur de pédale de frein -F47- compris
Sur les véhicules construits avant la semaine 45/05, le contacteur de feux stop -F- se trouve sur la pédale de frein → Chapitre.
Déposer et reposer → Chapitre
18 -  Obturateurs d'étanchéité
humecter de liquide de frein et enfoncer dans le réservoir de liquide de frein
19 -  Conduite de frein, 14 Nm
Du maître-cylindre/circuit des pistons à tige de poussée à l'unité hydraulique
20 -  Réservoir de liquide de frein
21 -  Bouchon
