Revue Technique Automobile Volkswagen Golf 5: Pompe à vide de servofrein (véhicules à moteur diesel) : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / Freins- Comande hydraul., compensateur, servofrein / Servofrein/maître-cylindre / Pompe à vide de servofrein (véhicules à moteur diesel) : vue d'ensemble

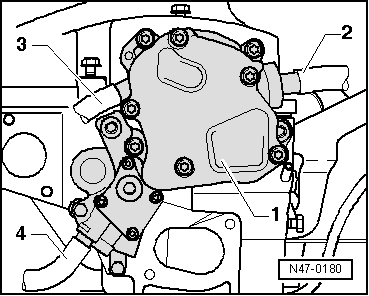

Pompe à vide pour moteur diesel 4 cylindres (à 2 soupapes par cylindre) :

Ne pas désassembler.
Pompe tandem -1- (pompe à vide et pompe à carburant)
Flexible de dépression -2- allant au servofrein avec clapet antiretour
Flexibles de carburant -3 et 4-
-  Déposer et reposer la pompe tandem → Moteur diesel 4 cylindres (2 soupapes); Groupe de rép.20.

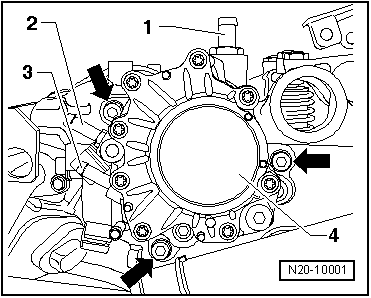

Pompe à vide pour moteur diesel 4 cylindres (à 4 soupapes par cylindre) :

Ne pas désassembler.
Pompe tandem -4- (pompe à vide et pompe à carburant)
Flexible de dépression -1- allant au servofrein avec clapet antiretour
Flexibles de carburant -2 et 3-
-  Déposer et reposer la pompe tandem → Moteur diesel 4 cylindres (4 soupapes); Groupe de rép.20.
