Revue Technique Automobile Volkswagen Golf 5: Régulateur de tension d'alternateur

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Alimentation courant démarreur - GRA / Alternateur / Régulateur de tension d'alternateur

Régulateur de tension : dépose et repose - fabricant Bosch

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

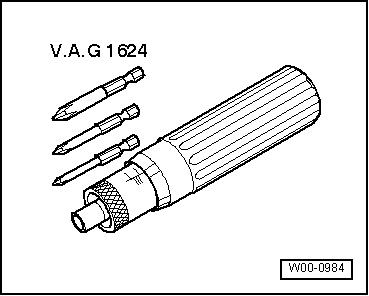

Tournevis dynamométrique -V.A.G 1624-
Dépose :
-  Déposer l'alternateur.

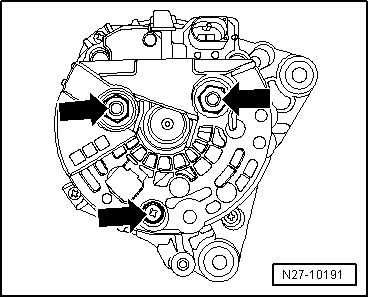

-  Dévisser la vis et les écrous de fixation -flèches- et retirer le cache de protection de l'alternateur.

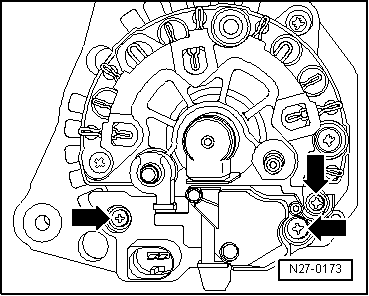

-  Dévisser les vis de fixation du régulateur de tension -flèches-.
-  Extraire le régulateur de tension de l'alternateur.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
-  Serrer à 2 Nm les vis de fixation M4 du régulateur de tension sur l'alternateur.


Régulateur de tension : dépose et repose - fabricant Valeo

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

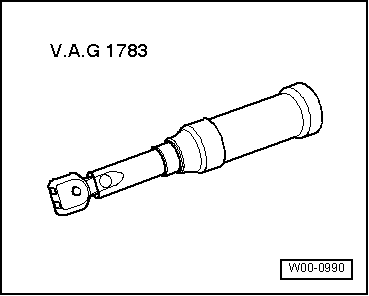

Clé dynamométrique -V.A.G 1783/-
Dépose :
-  Déposer l'alternateur.

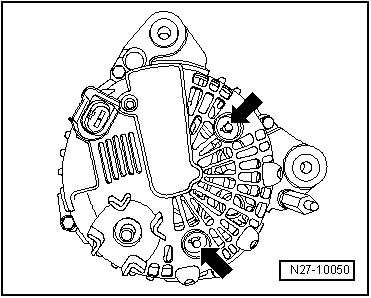

-  Déposer les bagues de calage -flèches- et retirer le cache de protection de l'alternateur.

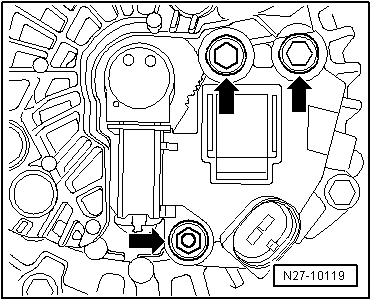

-  Dévisser les vis de fixation du régulateur de tension -flèches-.
-  Extraire le régulateur de tension de l'alternateur.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :

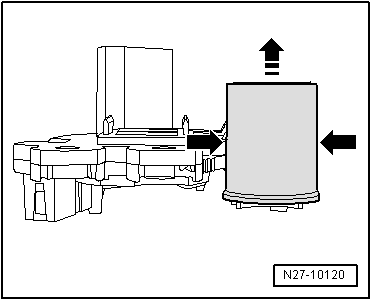

-  Déverrouiller les ergots de fixation -flèches- et retirer le cache de protection du régulateur de tension.
-  Enfoncer les balais dans le boîtier du régulateur de tension et mettre en place le régulateur de tension dans l'alternateur.
-  Serrer à 2 Nm les vis de fixation M4 du régulateur de tension sur l'alternateur.

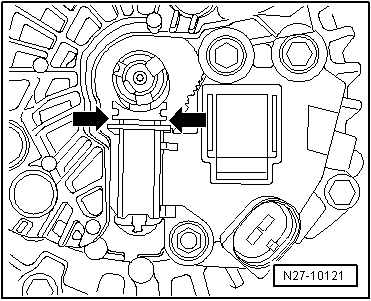

-  Pousser le cache de protection dans les rails de guidage -flèches- jusqu'à ce qu'il s'encliquette de façon audible.
