Revue Technique Automobile Volkswagen Golf 5: Piston d'étrier de frein FS III : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / Freins- Comande hydraul., compensateur, servofrein / Étrier de frein avant : remise en état / Piston d'étrier de frein FS III : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

Cale de démontage -3409-

Dispositif à repousser les pistons -T 10145-


Dépose

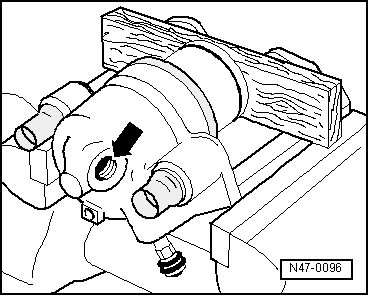

Expulser le piston hors de l'étrier de frein à l'air comprimé.

Placer une plaque de bois dans le logement pour éviter d'endommager le piston.

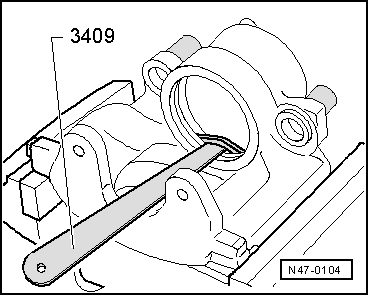

-  Retirer la bague-joint à l'aide de la cale de démontage 3409.
Veiller à ce que la surface du cylindre ne soit pas endommagée lors de la dépose.


Repose

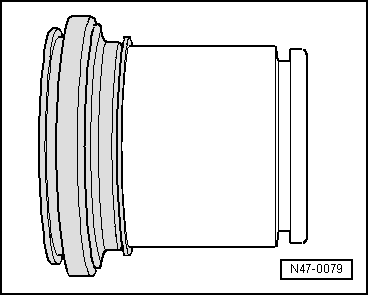

Les surfaces du piston et de la bague-joint ne doivent être nettoyées qu'à l'alcool, puis séchées.
-  Enduire le piston et la bague-joint d'une mince couche de pâte de montage G 052 150 A2 avant de les mettre en place.
-  Mettre en place la bague-joint dans l'étrier de frein.

-  Mettre en place le capuchon de protection avec la lèvre d'étanchéité extérieure sur le piston.

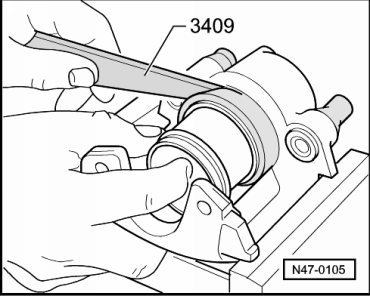

-  Mettre en place la lèvre d'étanchéité intérieure dans la gorge du cylindre à l'aide de la cale de démontage 3409.

Pendant cette opération, tenir le piston devant l'étrier de frein.

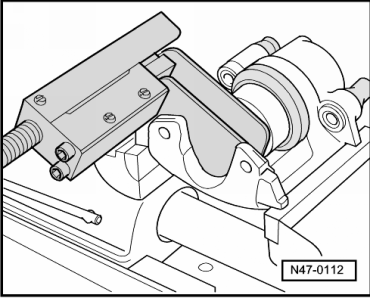

-  À l'aide du dispositif à repousser les pistons, enfoncer le piston dans l'étrier de frein.
La lèvre d'étanchéité extérieure du capuchon de protection s'engage alors dans la gorge du piston.

Étrier de frein FS III : vue d'ensemble du montage
  En cas de travaux de remise en état, poser un ensemble de réparation complet. Le nettoyage des freins ne doit être réalisé qu'avec de l'alcool à brûler ...

Étrier de frein FN 3 : vue d'ensemble du montage
En cas de travaux de remise en état, poser un ensemble de réparation complet. Le nettoyage des freins ne doit être réalisé qu'avec de l'alcool à brûler. ...
