Dépose
  Nota
Le porte-serrure est un composant de sécurité et ne doit donc pas être remis en état.
En cas d'endommagement, remplacer le porte-serrure.

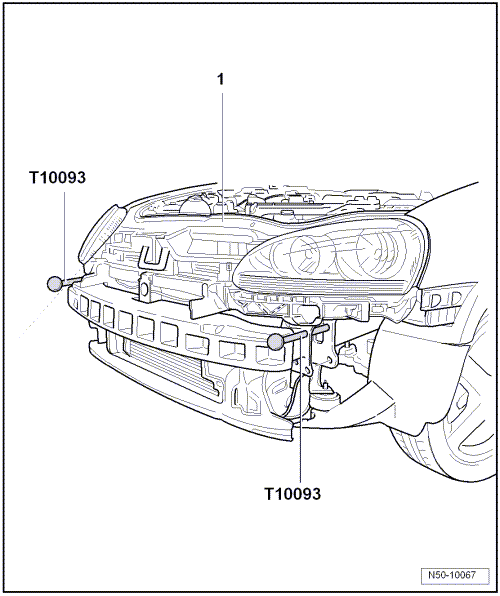

-  Mettre le porte-serrure avec les pièces rapportées -1- en position de maintenance → Chapitre.
-  Débrancher les connecteurs électriques existants.
-  Vidanger le liquide de refroidissement et débrancher les conduites de liquide de refroidissement → Moteur - Refroidissement; Groupe de rép.19.
-  Débrancher les conduites du condenseur → Chauffage, climatiseur; Groupe de rép.87.
-  En se faisant aider par un second opérateur, dévisser les barres de guidage -T 10093- sur les longerons gauche et droit et retirer le porte-serrure en le soulevant.


ATTENTION !   ATTENTION !
Ne plus démarrer le moteur lorsque les conduites du climatiseur et/ou de liquide de refroidissement sont débranchées.
  Nota
Le condenseur et le radiateur d'huile hydraulique ne doivent pas être suspendus par leurs conduites.
Les conduites du condenseur et du radiateur d'huile hydraulique ne doivent pas être pliées.

Repose
Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
Au moment de la repose, veiller à ce que les connecteurs et les raccords de flexible soient correctement montés.
-  Centrer le porte-serrure sur les longerons et entre les ailes → Groupe de rép.00.
