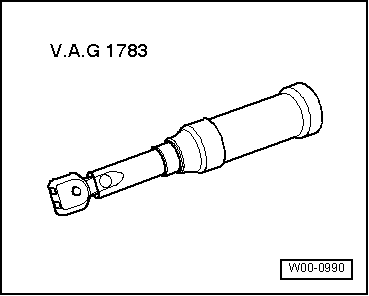

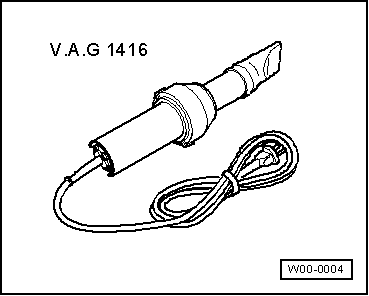

Outils
|
|
|
|
|

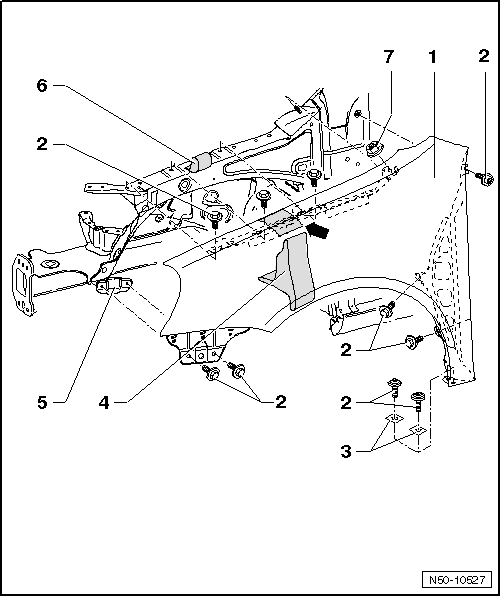

Aile avant : vue d'ensemble du montage
Nota| La figure représente le côté gauche. La procédure s'effectue de façon analogue du côté droit. |
| 1 - | Aile |
| Dépose et repose → Chapitre |
| 2 - | Vis |
| Une unité, montant A |
| Deux unités, bas de caisse |
| Deux unités, passage de roue |
| Deux unités, contrefort d'aile |
| Trois unités, tôle de raccord de l'aile |
| 6 Nm |
| 3 - | Entretoise en zinc |
| AKL 381 035 50 |
| 4 - | Pièce en mousse |
| Coincée entre l'aile et la partie supérieure du longeron sans être fixée. |
| 5 - | Contrefort d'aile |
| Dépose et repose → Chapitre |
| 6 - | Pièce moulée en mousse |
| Insérée dans la partie supérieure du longeron. |
| Adhère à l'aile. |
| 7 - | Écrou six pans |
| Une unité, sur la tôle de raccord de l'aile |
| 6 Nm |
