| - | Couper le contact d'allumage. |
Dépose
| Tous les véhicules |

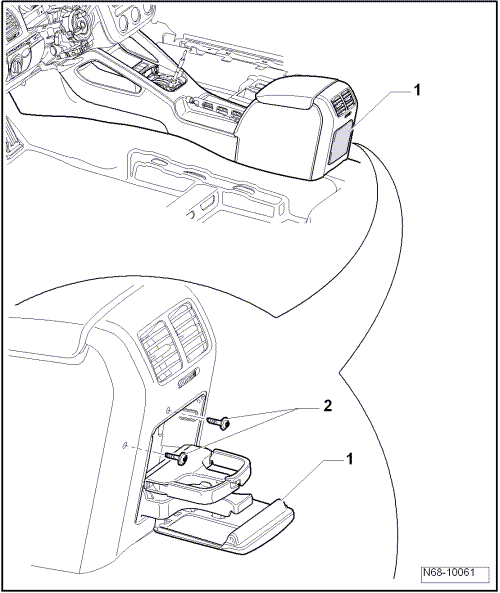

| - | Ouvrir le porte-boissons -1- et dévisser les deux vis -2- (1,5 Nm). |
| - | Extraire le porte-boissons de la console centrale. |
Nota| Lors de sa repose, le porte-boissons doit être mis en place fermé, d'abord en bas, dans la console centrale. Il faut ensuite l'ouvrir et reposer les deux vis -2-. |
Repose
| - | La repose s'effectue dans l'ordre inverse de la dépose. |
Véhicules sans accoudoir central avant et sans diffuseur d'air dans la
console centrale : dépose
