Revue Technique Automobile Volkswagen Golf 5: Porte-boissons, console centrale, modèle Highline : remise en état

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Rangements, caches et écrans / Porte-boissons, console centrale, modèle Highline : remise en état

Il n'est pas forcément nécessaire de remplacer un porte-boissons descellé ou disjoint ; il est peut-être possible de le remettre en état.

Vérification de la possibilité d'une remise en état

Le remplacement ne doit intervenir que lorsque la remise en état n'est pas possible, par ex. parce que les composants sont fortement déformés, cassés, disjoints ou présentent un dommage d'une autre nature qui ne permet pas d'utiliser normalement le porte-boissons.
Déposer le porte-boissons de la console centrale, modèle Highline → Chapitre

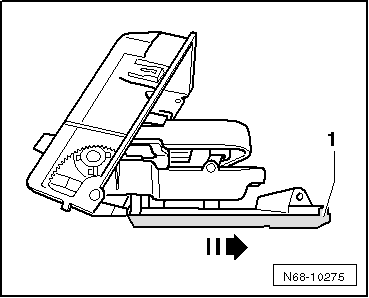

Détacher le couvercle -1- du porte-boissons -flèche-.

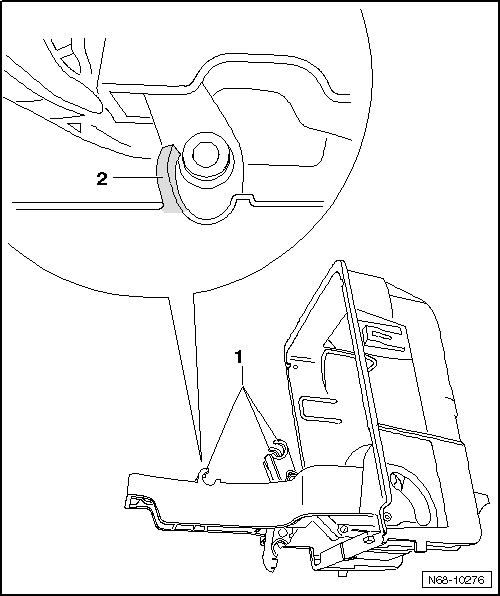

Vérifier l'état des points de fixation -1- du porte-boissons, qui en compte quatre.
Lorsqu'un point de fixation -2- est fortement déplié, il faut remplacer le porte-boissons.
  Nota
Lorsque d'autres composants présentent des dommages qui empêchent le porte-boissons de remplir sa fonction correctement, il faut également remplacer le porte-boissons.

Porte-boissons : remise en état

Porte-boissons : remise en état

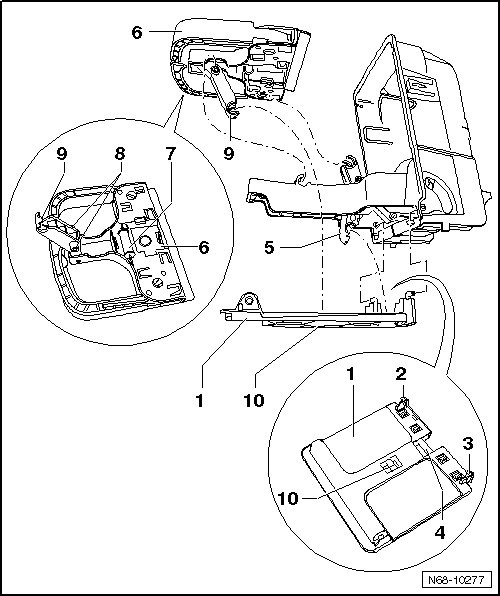

Mettre en place le cache inférieur -1- sur les tenons extérieurs -2- et -3- dans le porte-boissons.
Positionner le pivot -4- devant le logement -5-.
Mettre en place la partie supérieure -6- sur le pivot -7- et sur les tenons -8- du porte-boissons.
Le logement -9- est dans ce cas placé devant le pivot -10-.

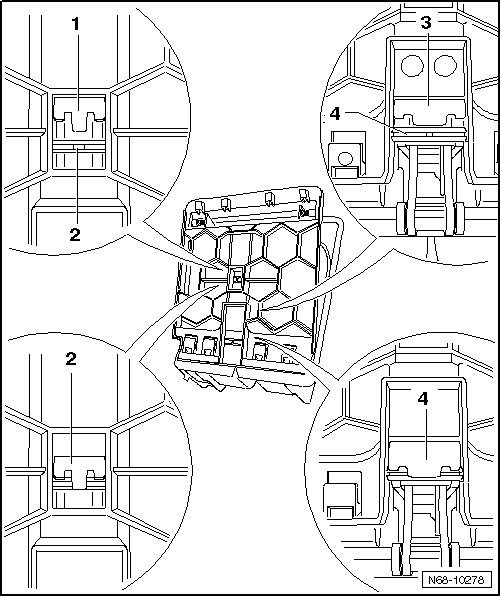

Fermer le porte-boissons ; les logements -1- et -3- s'encliquettent automatiquement sur les pivots -2- et -4- correspondants.
Ouvrir le porte-boissons et mettre en place le couvercle.

Porte-boissons : repose

Porte-boissons : repose

La repose s'effectue dans l'ordre inverse de la dépose.
